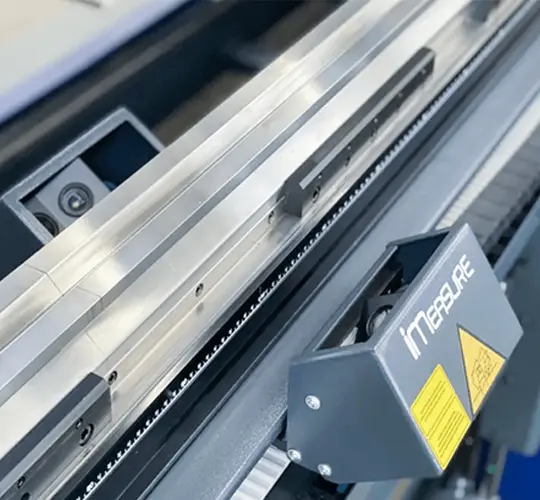

正確な角度の測定と補正は、特に曲げプロセス中の精密板金の製造に不可欠であり、IRIS Plusは、この分野で最も困難なアプリケーション向けに設計された最先端のシステムです。 この最先端のユニットには、曲げ機の上部ビームに取り付けられたレーザー送信機と受信機セットが装備されています。 さらに、IRIS Plusには、受信機ユニット内に含まれる高速デジタルカメラと画像データ処理システムがあります。 これらのコンポーネントはリアルタイムで連携して、曲げ角度が正確に測定され、必要な自動修正がタイムリーに実行されるようにします。
さまざまな金型を8mmから35mmまでのさまざまなV開口部と組み合わせることができます。
最適な精度の結果 (3.6メートル以下)
ワークとの衝突なし
アパーチャが可能なワークピースの測定
IRIS Plusリアルタイム角度補正最も要求の厳しいアプリケーション向けの重要な機器。
非接触角測定の原理により、重い負荷の下でもシステムの信頼性が維持されます。

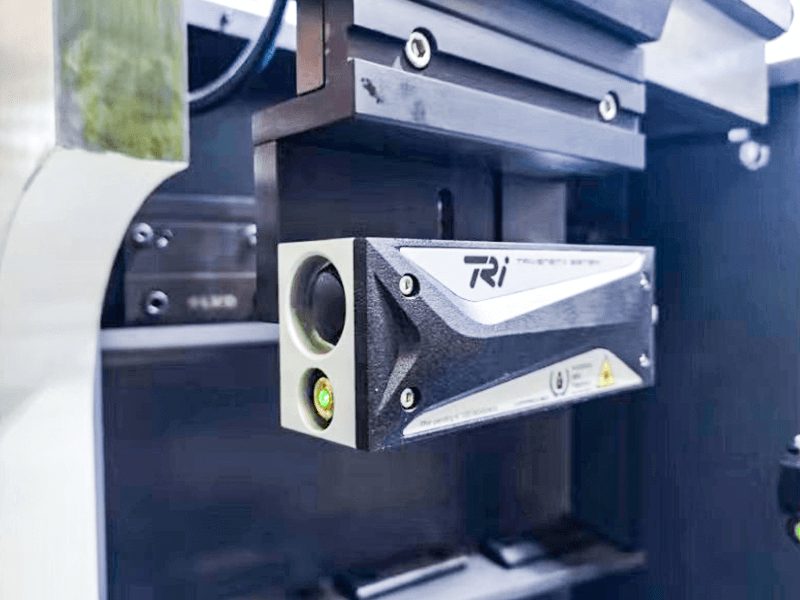

測定レーザー角度測定システムは、Data-M Engineeringと連携して、1回の曲げ操作後に正確な曲げ角度測定を提供します。 これらの完全自動レーザー支援システムは、CNC曲げ機用にカスタマイズされています。 LaserCheck機能を使用すると、材料の特性や厚さに関係なく、0.1 ° 以上の精度で曲げ角度を正確に決定できます。 このレベルの精度は、以前は業界では利用できませんでした。
可変的な働く距離
調整なしで最大60mmの金型幅
自動高さ補償
GigE経由の高速画像転送
Sマウントレンズ (低歪み/固定焦点/固定絞り)
測定範囲0 ° - 180
高い深さ:
板金表面に投影されるレーザービーム
カメラはレーザービームを検出します
ビームとカメラ軸の間の角度が曲げ角度を決定します。
強制削減リバウンド計算
自動角度補正
