Solutions of Press Brake for 安全の手配



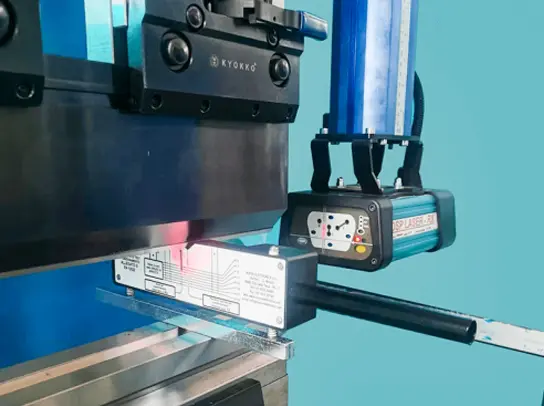

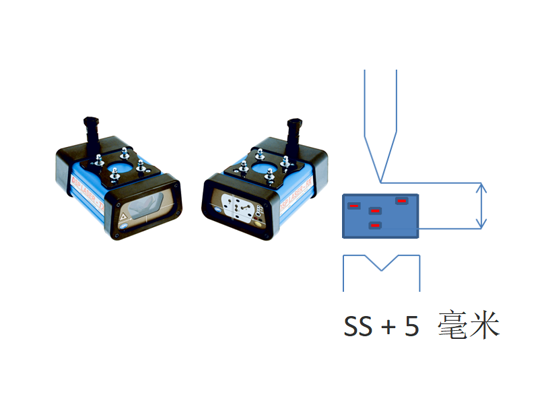

イタリアのDSPレーザー保護

安全性が最優先事項である場合は、DSPを統合する必要があります®レーザーの保護。

主な技術的特徴

レーザー保護、マルチビーム受信機

保護エリア、フロント、センター、リア。

安全クラスCAT.4およびSIL3

検出ハウジングの保護クラス: IP 65

レーザー分類: クラス1 M

応答时间: 5 ms

操作温度0 °C 50 °C

上部ビームへの取り付け

スピードポイントの変更: 5mm停止スペース

最大15Mまでの保護距離

LEDはさまざまなステータスを示します

高品質パフォーマンス効率の完璧な組み合わせ

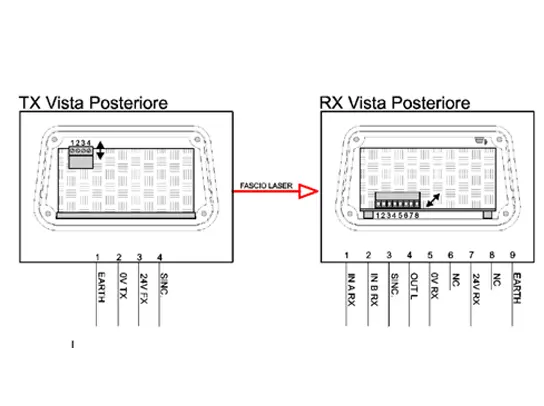

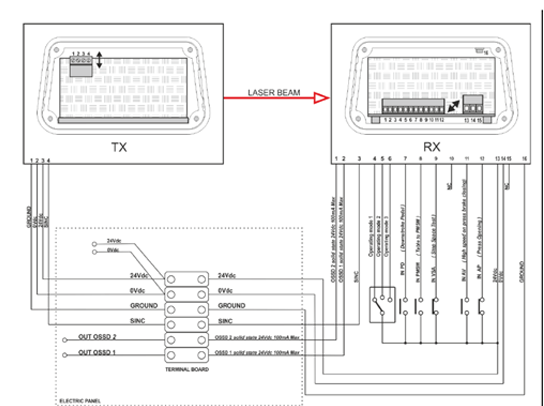

配線図

MCS DSPアクセスポイント

主な技術的特徴

レーザー保護、マルチビーム受信機

保護エリア、フロント、センター、リア。

安全クラスCAT.4およびSIL3

検出ハウジング保護クラス: IP 65

レーザー分類: クラス1 M

応答时间: 5 ms

操作温度0 °C-50 °C

上部ビームへの取り付け

ボックスモード機能

オーバーラン距離テスト (自動)

高速 & 低速制御

低速オートミュート

方向制御

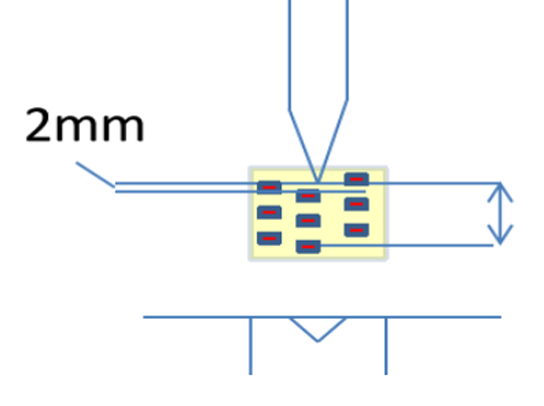

取り替えの速度ポイント: 2mm

Antipanicを使用した最大2つのペダルコントロール

サイド修理コントロール

レトロ修理制御

リアブロックドライブ

自動ツールブロック

緊急制御

直接バルブ作動

バルブモニタリング

CNCインタフェース

エッジバンディング制御

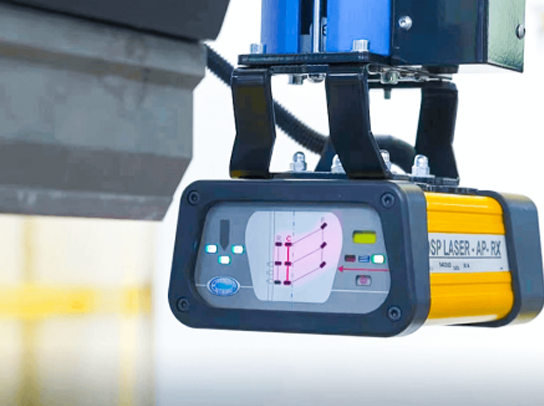

DSPレーザーAP安全装置は、プレスの急速なシャットダウン中に曲げ機のオペレーターが上部ツールと下部ツールの間で押しつぶされるのを防ぐように設計された目に見えるレーザーバリアです。それはEN 12622で指定される安全基準に従います。このデバイスは、レーザー光を放射する送信機 (TX) と、レーザー光を検出し、MCSモジュールを使用して受信信号を処理する受信機 (RX) で構成されています。多数の信号を管理し、さまざまな機械機能を実行します。

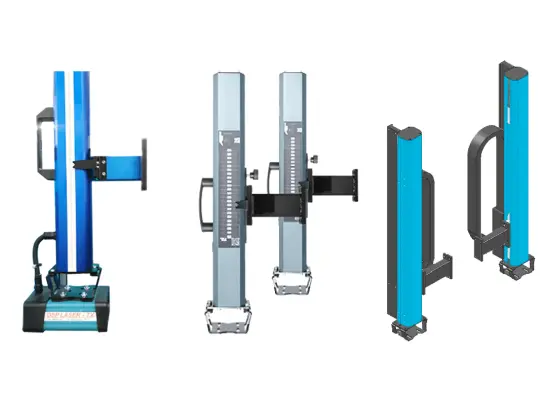

ブラケット

ブラケットは、怪我を防ぐために曲げ機にフォトセルを正しく取り付けるための必須の安全装置です。リクエストに応じて、特定のニーズを満たすためにさまざまなランニングストロークのブラケットを提供しています。

技術的な特徴

アルミニウム建设、丈夫で安定した

简単にインストールし、复数の方向に调整可能

パンチングマシンによると、スケールを装備

プレスの高さに応じた調整

実用的で、速く、競争力のある価格

自動ホルダーの利点

CNCおよびバーコードスキャナーリーダー技術を使用して管理でき、いくつかの利点があります。

即時調整

さまざまな形式で利用可能

大きい変位の範囲

あらゆるタイプの機械のために適した

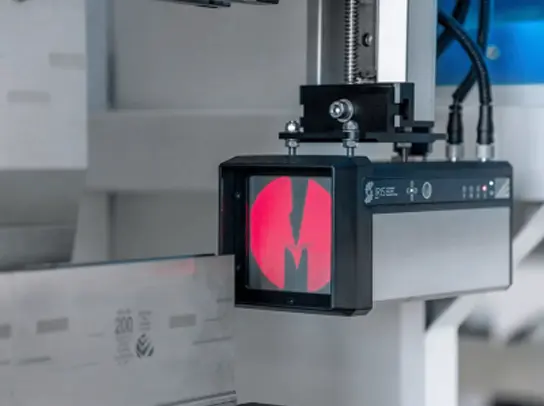

光学安全システム-高度

ADH®OEM EMBEDDED LAZERSAFEを搭載したCNC曲げ機は、オペレーターの安全性と機械の生産性を向上させる優れたソリューションを提供します。 Lazer SafeのPCSSAサービスは、曲げ機とシームレスに連携するように設計されており、Lazersafeシステムはクラス4の安全性の要件を満たし、最も厳しい国際安全基準に準拠しています。さらに、システムには、統合機能を備えたCE認定のクラス4安全コントローラーが含まれています。

オプション

Lazersafe-PCSS A0 LZS-XL

Lazersafe-PCSS IRIS

曲げ速度管理 (BSM)

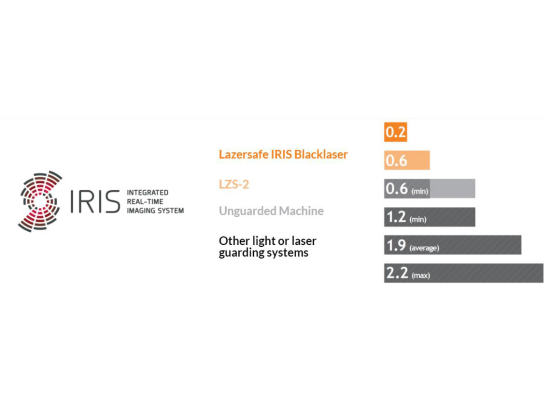

IRISモデルとIRIS Plusモデルはどちらも、高速ツールシャットダウン時に高性能な光学保護を提供するコンビネーションシステムです。曲げ処理が開始されると、画像処理が引き継がれる。これらのシステムはリアルタイムで画像をキャプチャして処理し、SmartLinkを介してリアルタイムデータをCNCシステムに送信します。画像処理システムはIRISおよびIRIS Plusレシーバーに完全に統合されており、追加のハードウェアやソフトウェアは必要ありません。

欧州の曲げ機規格EN12622は、曲げ速度を10ミリメートル/秒に制限しており、曲げ中のオペレーターへの材料の移動速度を調整することにより、オペレーターの安全性の基本レベルを確保しています。

ただし、機械指令とEN12622は、特定の操作を適切に監視できる限り、より広いVツールを使用してより速い曲げ速度を提供します。 CNCシステムでは、メーカーはより広いVツールに対してより速い曲げ速度を設定でき、曲げ速度管理プロセスは、曲げアークを通過する材料の速度を自動的に監視します。従ってより速い曲がることのための安全な条件を提供します。

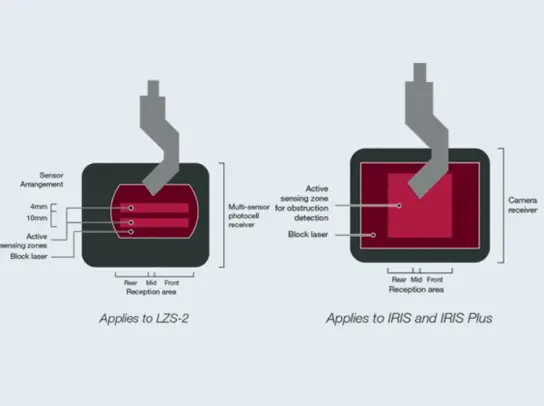

ツールの自動アライメント

カメラレシーバーを備えたシステムは、自動ツールアライメントを提供し、正確な手動調整の必要性を排除します。このプロセスは、オペレーターがツールALIGNボタンを押すことなく、SmartLinkを介してCNCで完全に自動化できます。

認定および標準コンプライアンス

OEM組み込みシステムLZSシリーズおよびIRISシリーズのハードウェアおよびソフトウェアはCE認定を受けており、EN12622、ANSI B11.3-2012、CSA Z142-10、NR12などのプレスブレーキのすべての国際安全基準に準拠しています。

曲げ機械制御安全システム-高度

bending machine control safety system advanced

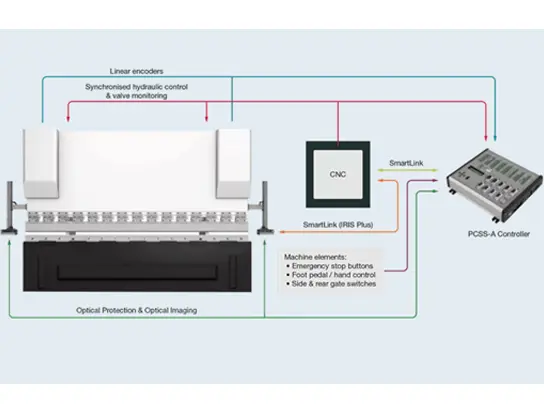

PCSS-Aは、曲げ機械の性能と安全性を高めるプログラム可能な安全コントローラです。すべての制御、安全、監視機能を1つのシステムに統合し、複雑なサードパーティのコンポーネントやソフトウェアの統合を必要とせずに、柔軟性を提供し、プレスブレーキメーカーの設計プロセスを簡素化します。 PcSS-Aは、ビルドコストを削減しながら、機能とパフォーマンスの最適なバランスを実現します。これにより、エンジニアリングとビルド時間を最小限に抑えるために、コンポーネント、ケーブル配線、インターフェイスの簡素化、CE認定のハードウェアとソフトウェアを備えた効率的で費用効果の高いプラットフォームが提供されます。
