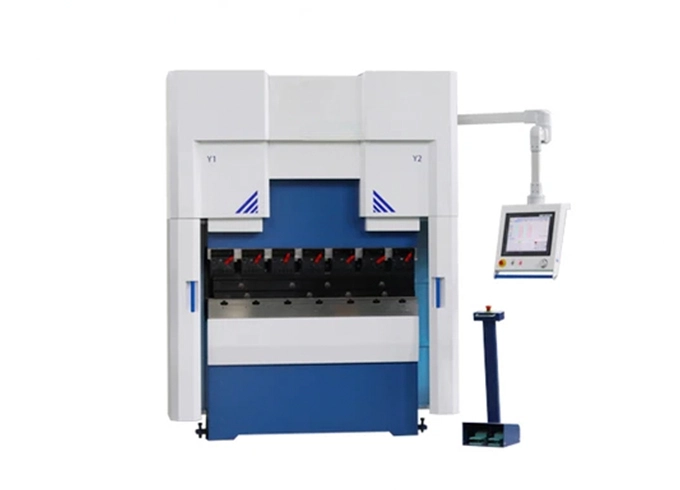

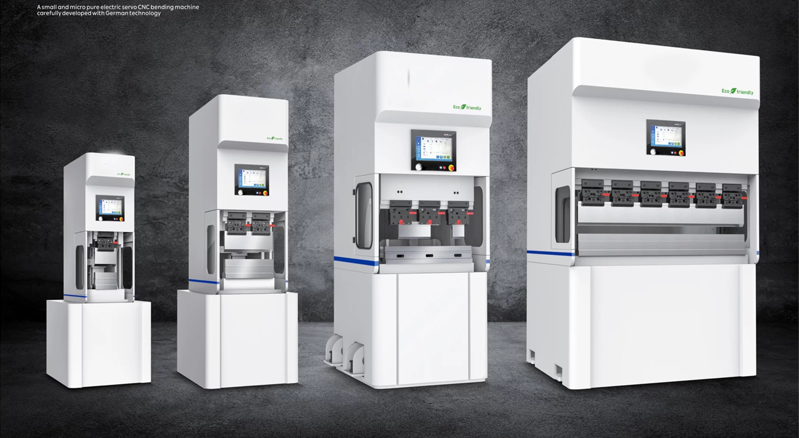

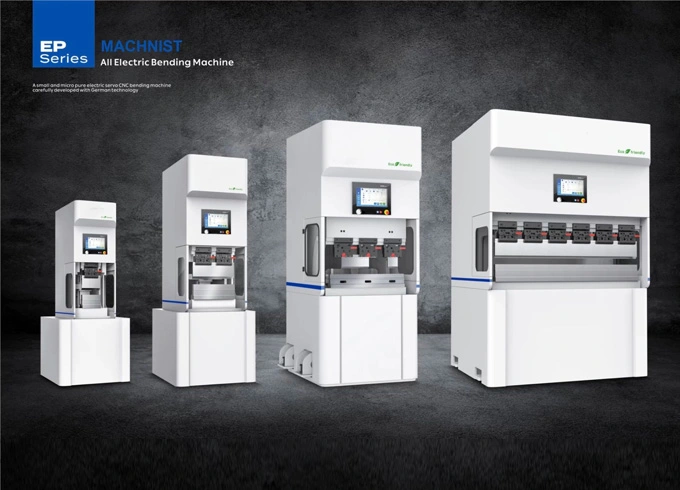

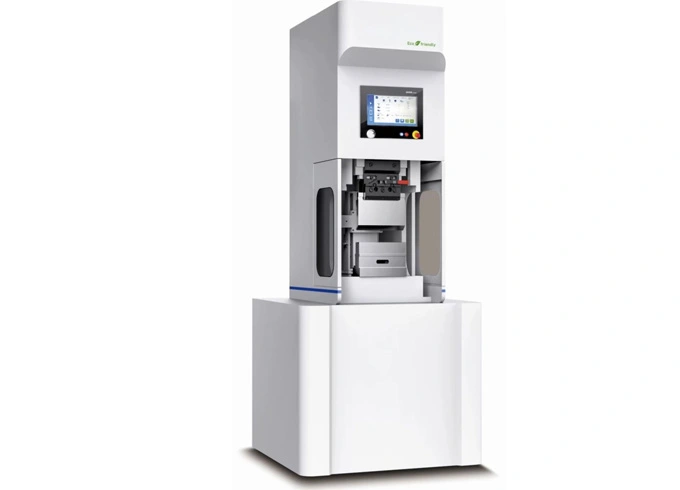

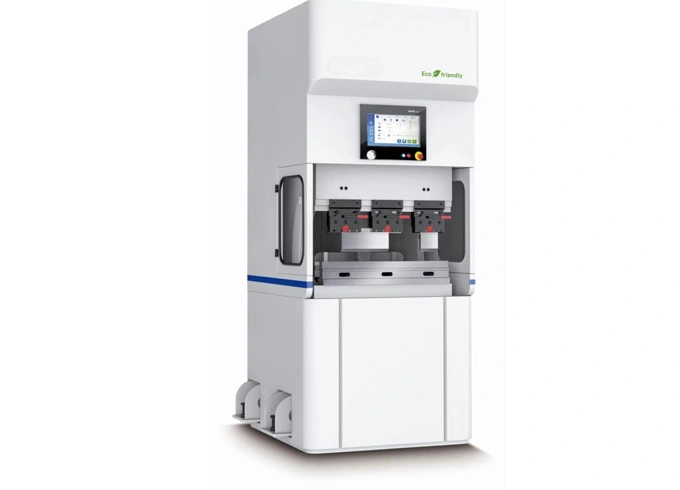

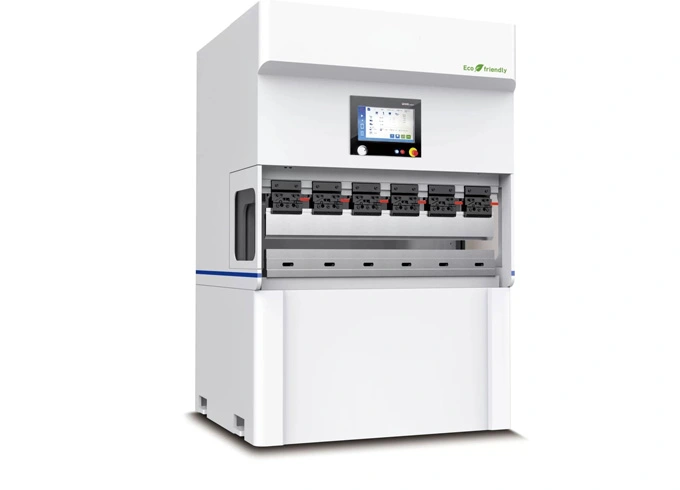

电気プレスブレーキ

小さなワークピースに焦点を当てる

自動電気プレスブレーキの技術仕様

パラメータは参考用であり、当社の製品は事前の通知なしに更新されます。

最新の設定パラメーターを取得するには、お問い合わせください。

特徴

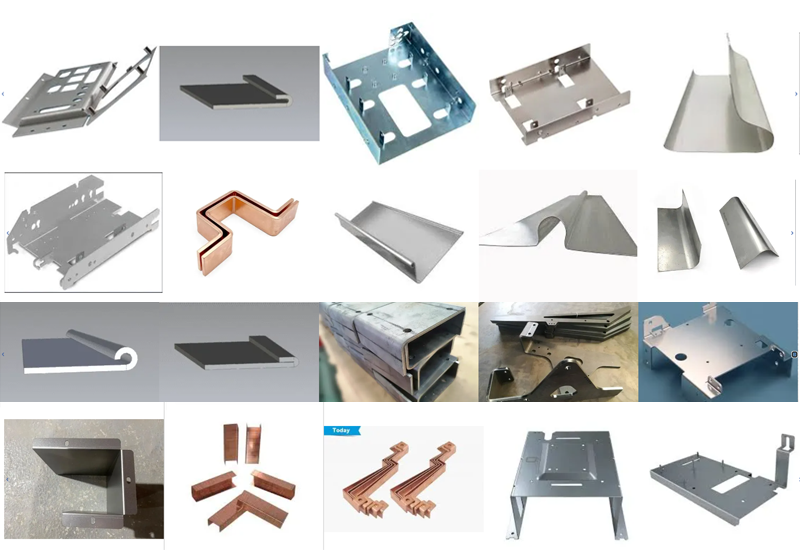

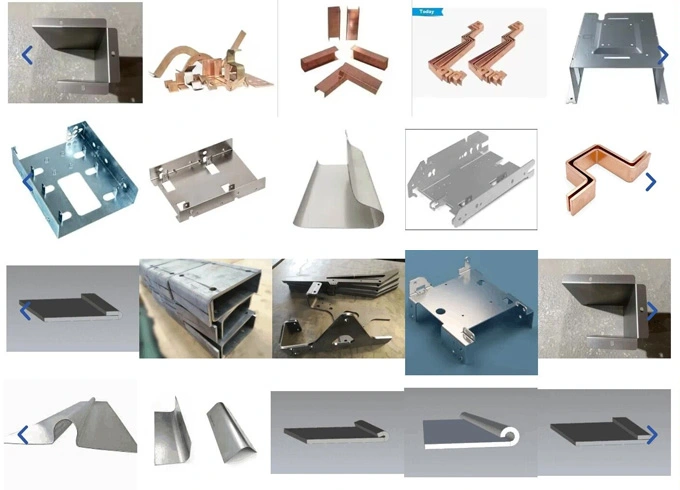

このデザインは、高精度の小さなワークピースに適しています。

将来の発展のトレンドを表します。

01省エネ: 50%

高エネルギー効率: サーボモーターによって駆動され、実際のニーズに応じて出力を調整し、従来の油圧システムで一般的なエネルギー浪費を回避し、エネルギー利用効率を向上させることができます。

02环境にやさしい

油圧オイルの汚染なし: 純粋な電気曲げ機は、環境オイルの汚染や油圧オイルの漏れを防ぐ従来の油圧曲げ機とは異なり、動力伝達媒体として油圧オイルを使用しません。
騒音公害の減少: 従来の油圧システムと比較すると、純粋な電気曲げ機は通常、騒音レベルが低くなり、職場の騒音公害が軽減されます。

03より高い精度

Y軸は、 ± 0.01mmの繰り返し位置決め精度と0.005mmの最小移動設定単位を有する。

04速いスピード

200ミリメートル/秒のアプローチと戻り速度、0-20ミリメートル/秒の作業速度。

05メンテナンスコストが低い

その単純な設計、安価な維持管理、および怪我に対する脆弱性の低減のため。

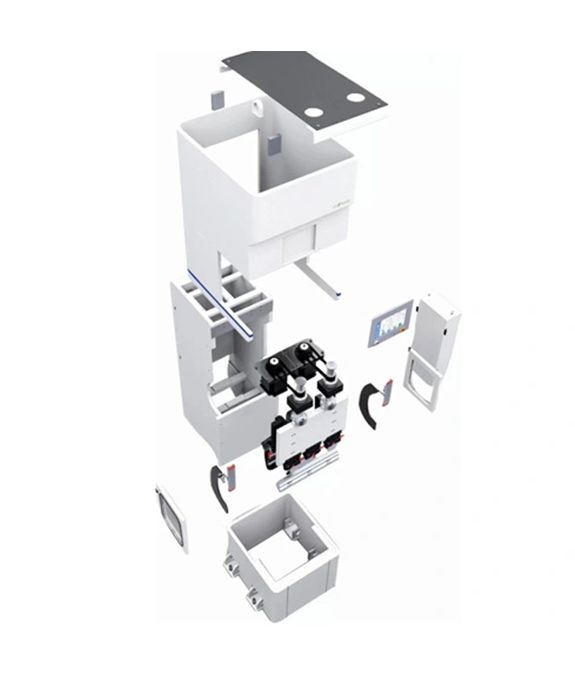

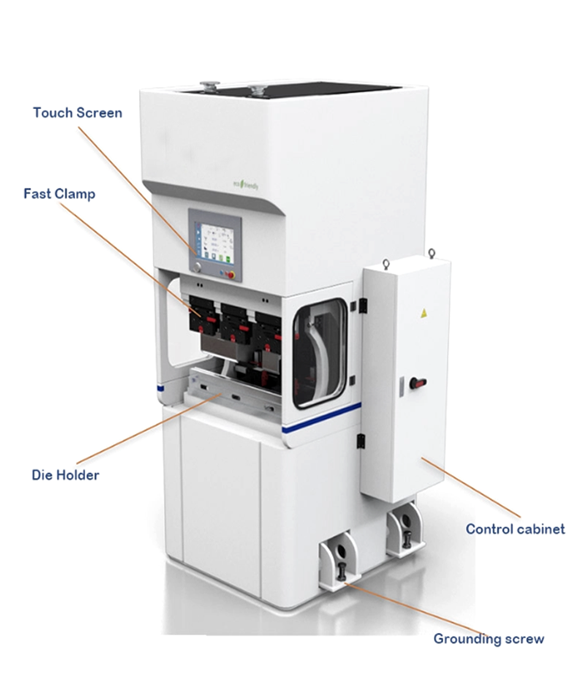

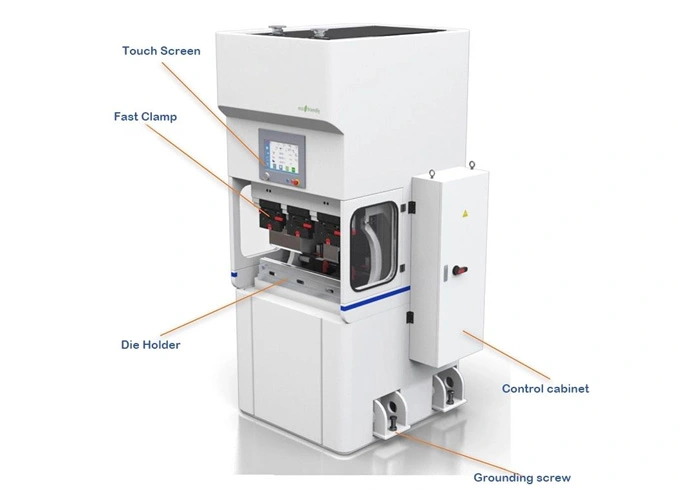

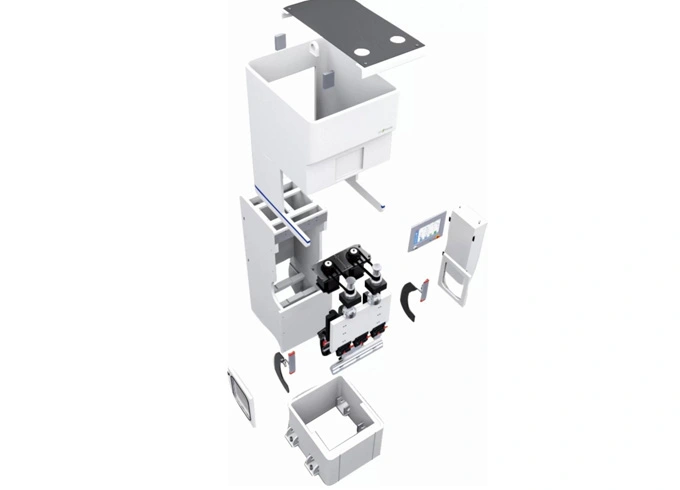

完全な電気プレスブレーキの主な構造

フレーム

必要な負荷条件を満たすために、十分に強くて剛性のある完全に溶接された鋼構造を使用し、有限要素分析を使用して現実的な負荷状況をシミュレートします。 アニーリングは、溶接後にフレームに残っている張力を除去するために使用されます。

スライダー

この完全な電気プレスブレーキは、トラブルシューティングとメンテナンスを容易にする簡単な全体的な設計をしています。 偏心シャフト誘導スライドブロック構造を使用しています。

コントローラ

標準構成は中国のCNC曲げシステムを利用しており、豊富な操作経験を必要とせずに柔軟でユーザーフレンドリーな操作を提供します。 視覚的なタッチスクリーンコントロールは簡単に操作でき、各軸は原点の相対的な位置記録を採用しているため、原点の消失やリセットの煩わしさを排除します。 オプションの設定には、Taiwan Syntec 72BAまたはDutch Delemシステムが含まれます。

グレーティングルーラー

イタリアのGIVIグレーティングルーラー、完全閉ループ制御システム、 ± 0.01mmの繰り返し位置決め精度。

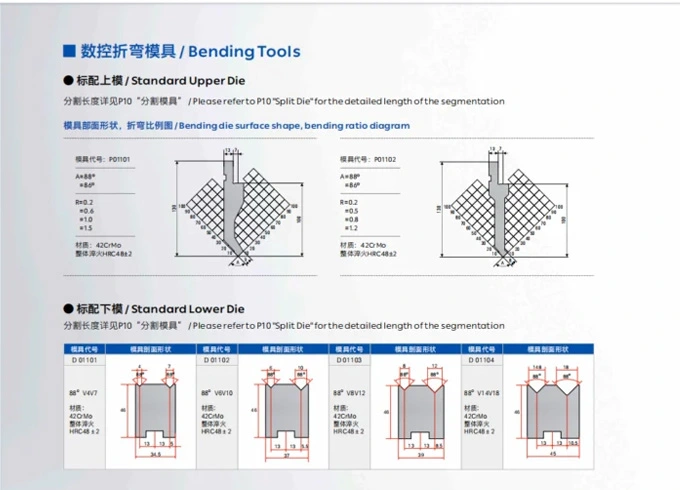

パンチ & ダイ

標準のCNCダブルV金型を利用しており、カスタム金型はお客様のワークピースの要件に応じて設計することもできます。

働く原理

完全電気サーボプレスブレーキに動力を供給するサーボモーターは、電気エネルギーを機械エネルギーに変換することにより、エネルギーの浪費を減らします。 システム信号を使用して、サーボはモータの出力を迅速かつ正確に修正することができる。

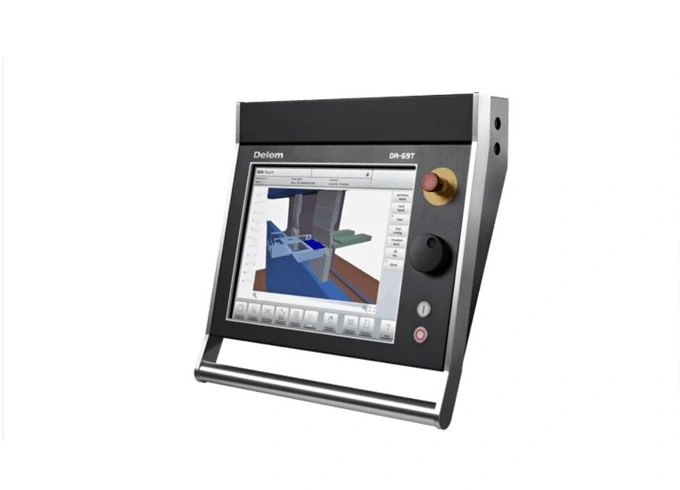

コントローラシステムの分類

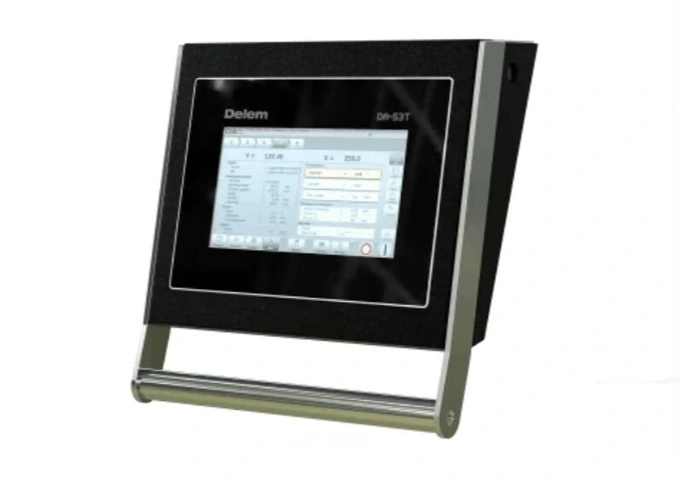

コントローラ

標準Delem DA53t

オプションのDA66t/DA69t、Esa640など

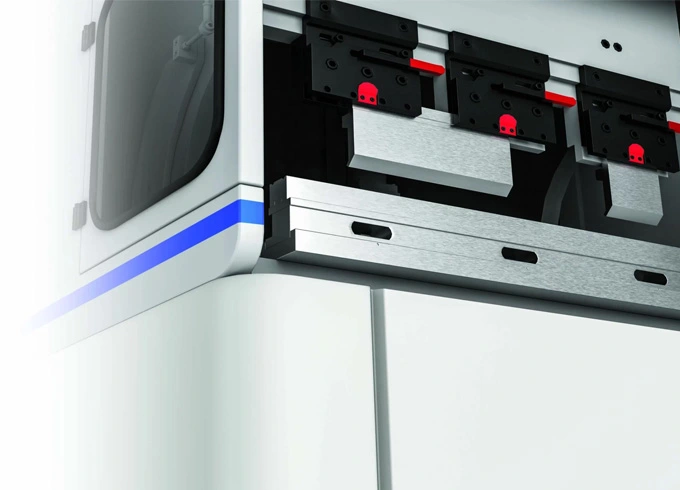

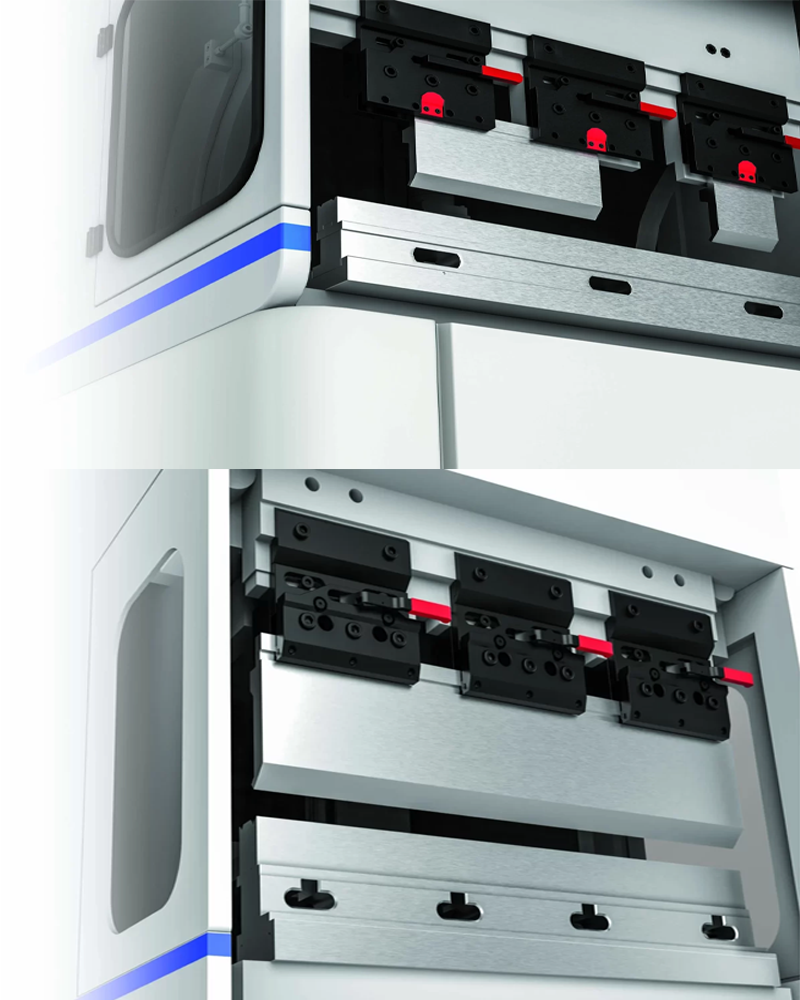

高度なクイッククランプ

• 曲がる機械のパンチはdiである場合もありますSアセンブルされ、下から直接取付けられて。

• さまざまな生産ニーズに適応し、生産効率を向上させるために金型をすばやく変更します。

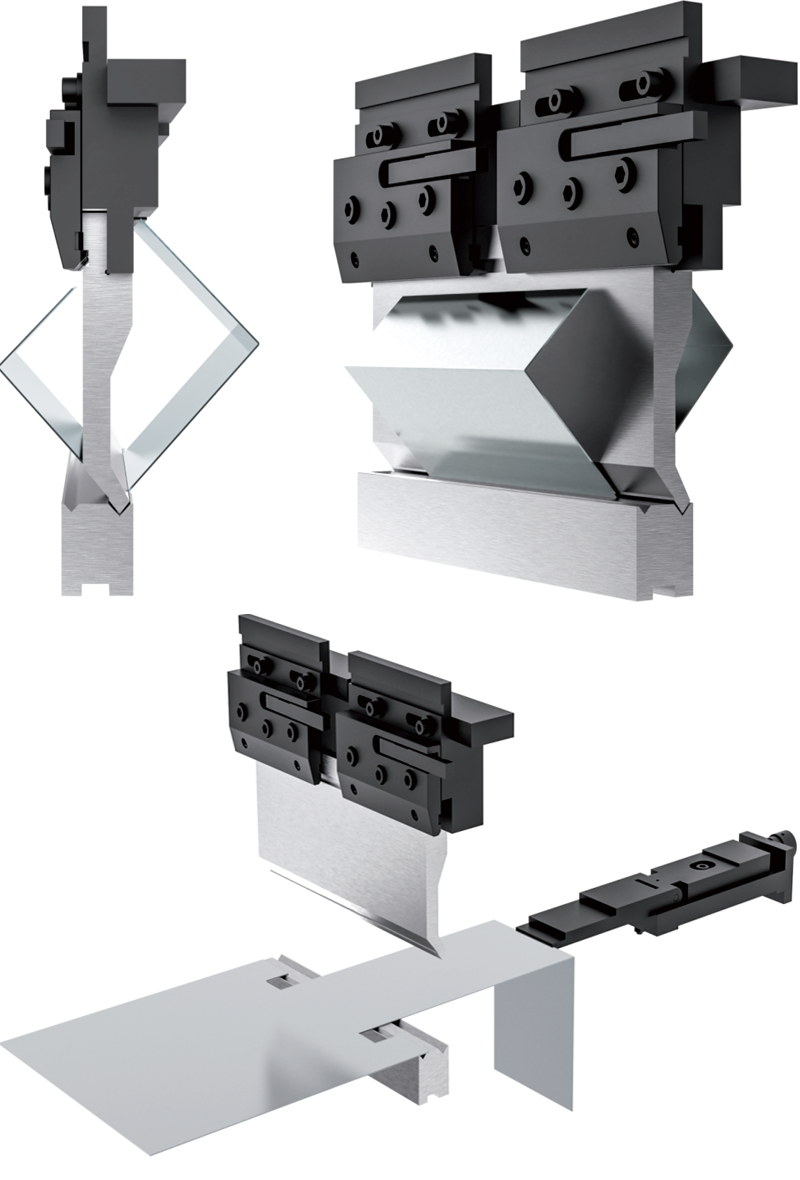

特大の回避スペース

Machnist工作机械

喉が深まった。 さまざまな非標準金型に合わせることができます。

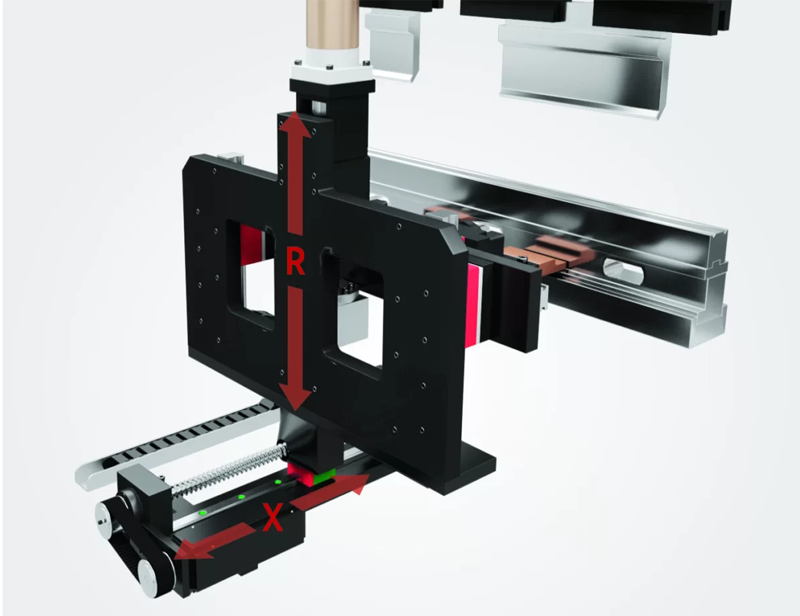

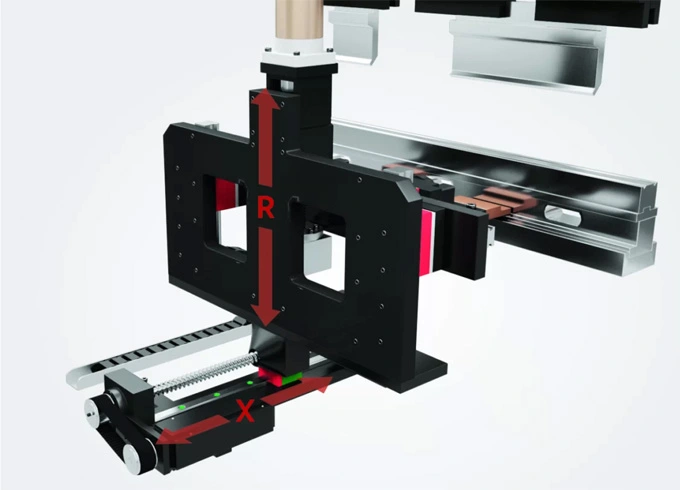

バックゲージ

標準の2軸 (X/R) バックゲージ、オプションの4軸 (X/R/Z1/Z2)。

処理装置

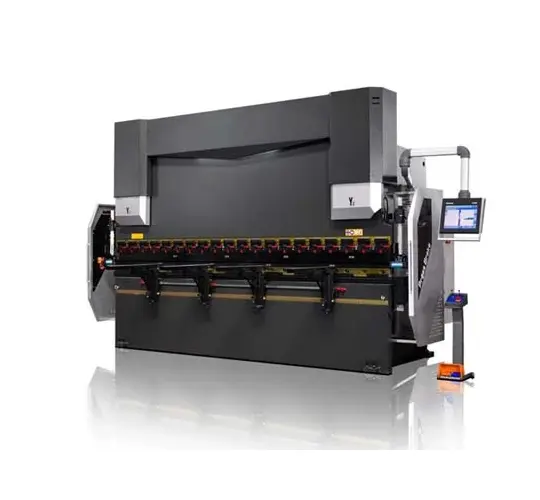

当社の油圧NC & CNC曲げ機械と電気曲げ機械は、技術と職人技を融合させた当社の製造力を実証しています。

この最先端の機械は、精度と効率を備えた高品質の金属製造への取り組みを示しており、業界リーダーとしての地位を固めています。
