Cフレーム油圧プレス

信頼性と効果的な成形のための最も重要なコンポーネントは、当社のCフレーム油圧プレスソリューションに含まれています。LANGYEは、最先端のプレスデザイナー、メーカー、およびサービスプロバイダーです。
私たちの研究の目標は、品質、精度、革新です。 実際には、世界中の多数のクライアントがCフレーム油圧プレスを信頼しています。

C-油圧プレス: ビレットのせん断

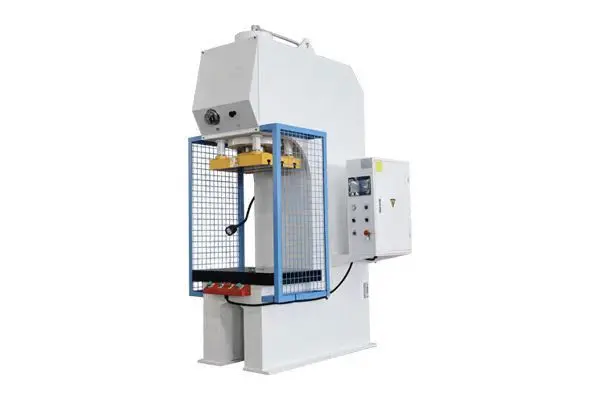

当社のY41BシリーズのCフレーム油圧プレスは、50〜300トンの出力範囲を持っています。
Cフレーム油圧プレス: せん断のメーカー
特に、ダイカット、成形、スタンピング、ディープドローイングなどのタスクを処理するために作成されました。
Cフレーム油圧プレス用せん断モデル
最新世代のY41BシリーズCフレーム油圧プレスの多くのアプリケーションの1つは、これらのデバイスを自動製造ラインに統合することです。

標準装備

•


  日本の三菱


• フランスの電気会社シュナイダーエレクトリック


• 主要なモーター: ドイツのSiemens Electric


• フットスイッチ: 韓国のカコン


• 油圧: ドイツのBosch Rexroth


• オイルポンプ: サニー,United States


• シール: パーカー、米国


• IE3 c高効率モーター




設定の概要

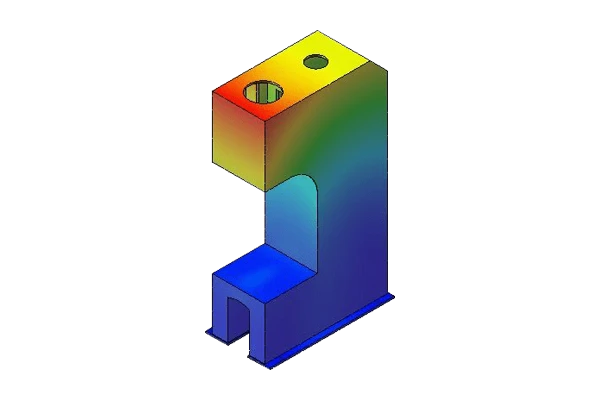

有限要素分析とストレス分析

プレスブレーキとレーザー切断機フレームの線形静的構造、応力、および変形は、CAEプログラムSOLIDWORKSを使用して分析されます。 その結果、FEAは、過渡モデリング、複雑な構造、非常に複雑な負荷、およびこれらの組み合わせに適用できます。

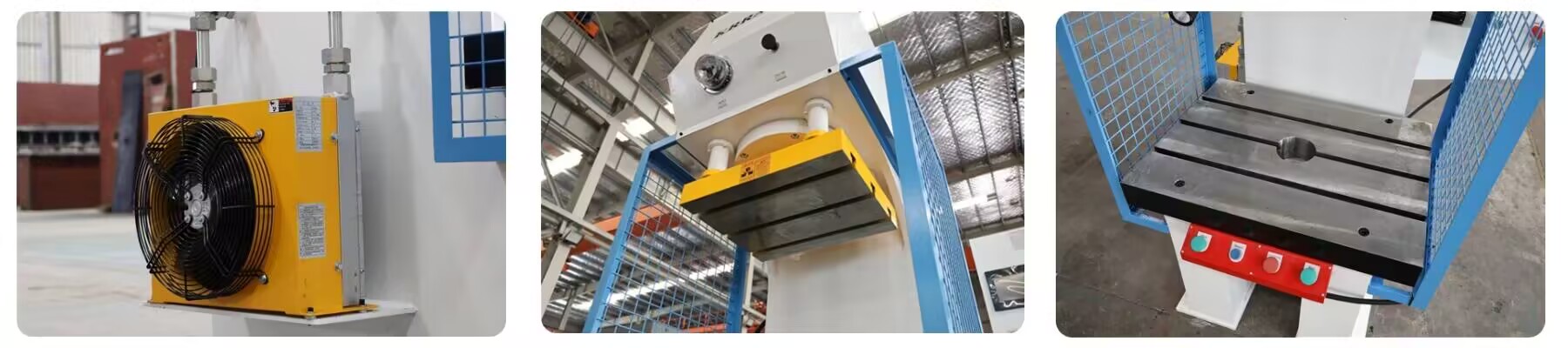

構造とテーブル

Y41BタイプのCフレームプレスの電気溶接構造では、S355JR鋼のみが使用されます。 完璧な平行度と精度を保証するために、構造溶接手順の終了時に機械加工および安定化されます。 有限要素を使用して開発および計算されます。 すべてにもかかわらず、私たちは一貫して厳格で優れた基準を約束します。 これらのバリエーションには、DIN-650リセスを備えた機械化されたボトムおよびアッパーC45Eスチールテーブルが含まれています。 上部テーブルにある直径50 mmの円筒形のラテラルガイドが2つあり、正確な位置合わせが可能で、メンテナンスが容易で摩擦に強いバイメタルカバーが特徴です。

シリンダーと油圧ユニット

複動式シリンダーには、メンテナンスを必要としない摩擦防止ガイドとクロムメッキされたプランジャーが含まれています。 正方形のフロントとストロークエンドを備えたシリンダーには、シリンダーストロークの調整を簡単にする一般的な回転防止装置が含まれています。
2つの速度と高速での自動非アクティブ化を備えた電気油圧ユニット。 シリンダー圧力を下げるバルブが付いています。 各プレスタイプの最も適切な圧力信号は、従来のサイド圧力スイッチのおかげで調整できます。
彼らはトンを読み取るグリセリンメーターを装備しています。

电気インストールと安全

高速または低速を設定するためのスイッチに加えて、コントロールパネルには、ユーザーが手動、半自動、または自動操作のいずれかを選択できるスイッチがあります。 油圧と電気の動きは独立しており、冗長です。 安全性と操縦性のために、彼らは自己制御メカニズムと追加の安全ブロックを持っています。 フォトセルの安全距離と適切な操作の検証と認証を備えています。

低電圧の電気ペダルが機能します。
安全を確保するために、2つの側面保護装置と前面のクラスIV安全ライトカーテンが使用されています。
彼らは油圧エジェクターまたは油圧パッドを追加することを可能にします。 取扱説明書はそれらに含まれています。
これは、健康と安全に関するすべての基本的なEU基準に準拠し、それを満たしています。

Cフレーム油圧プレスの技術的なParaments

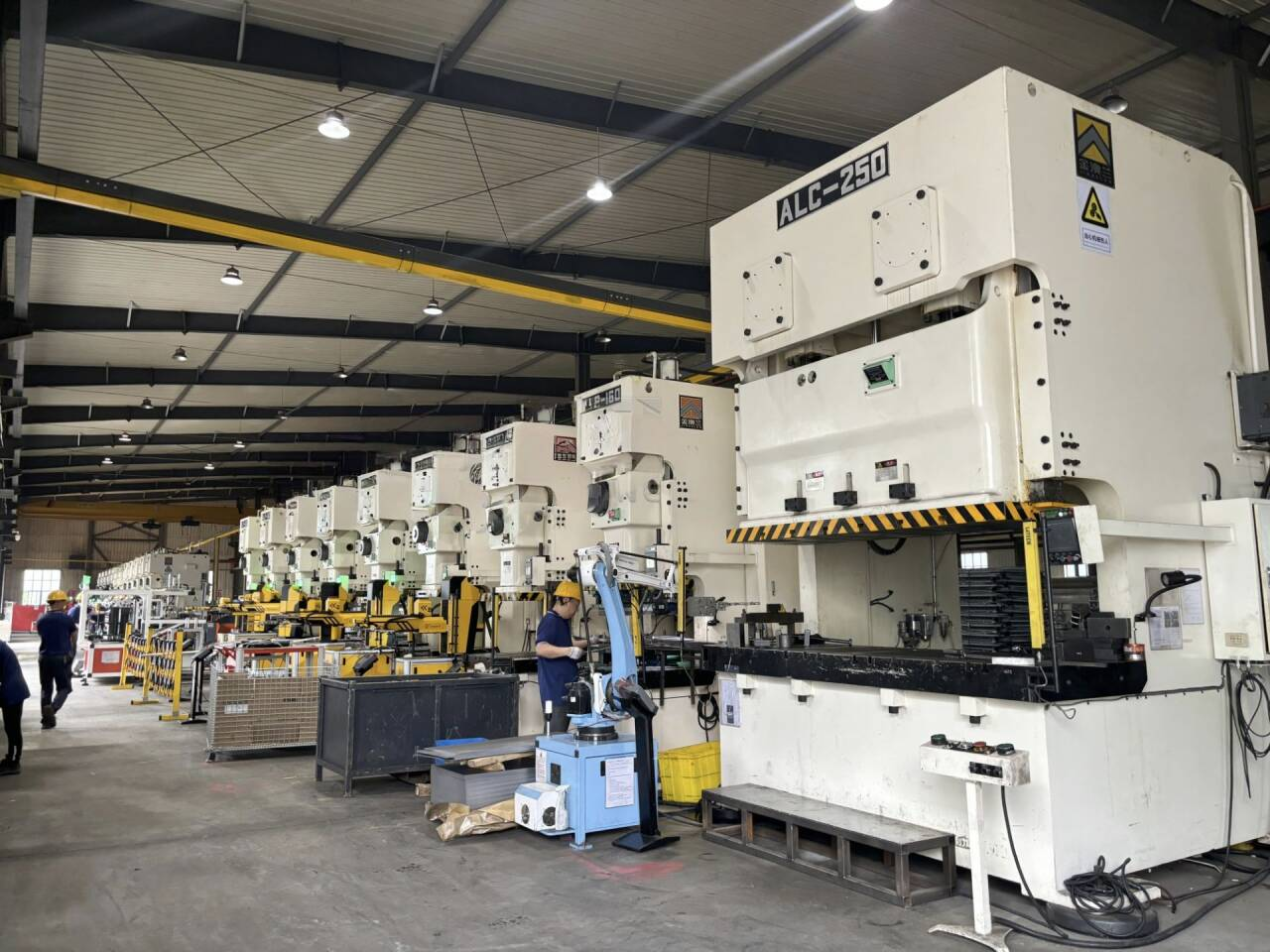

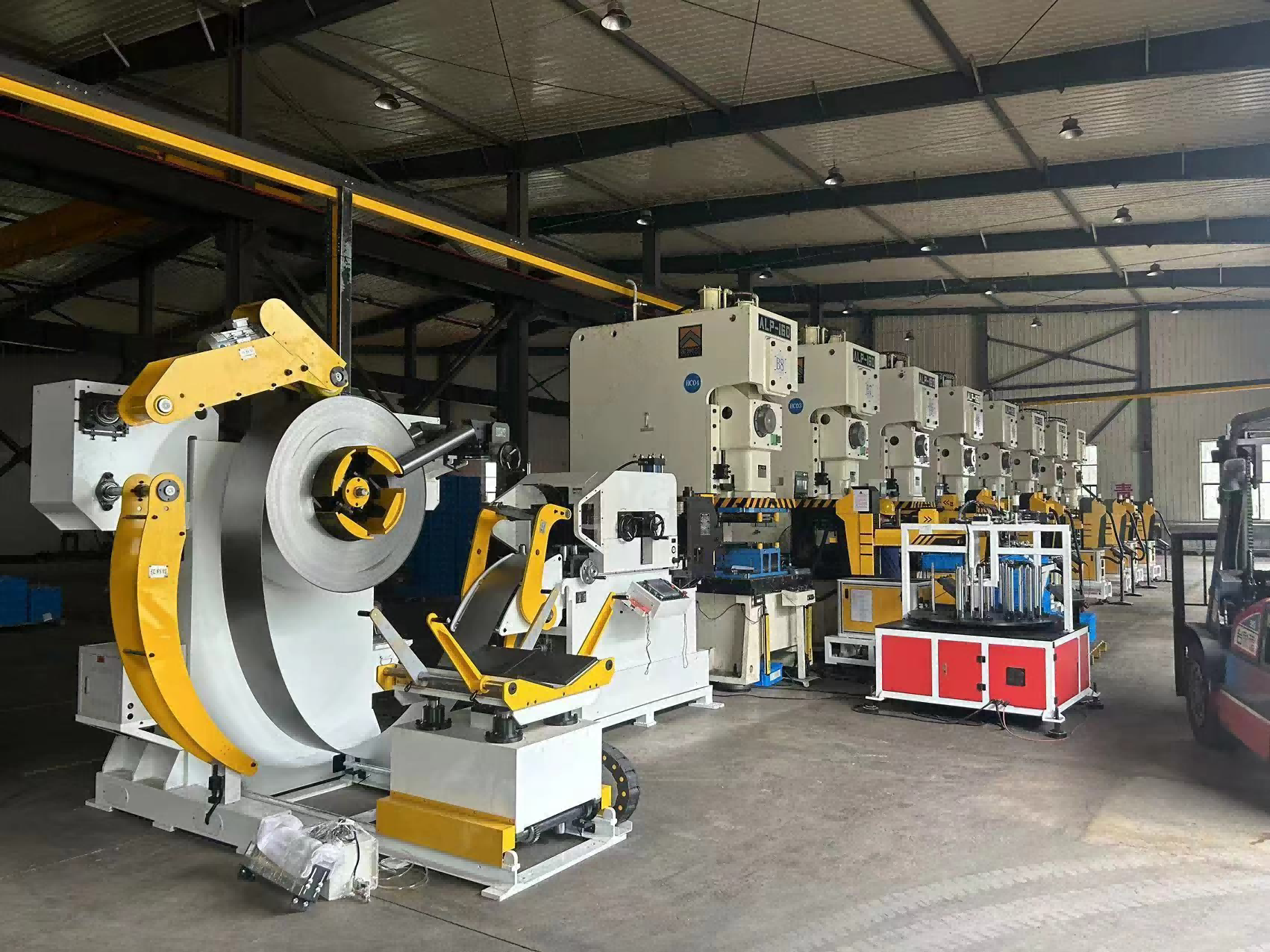

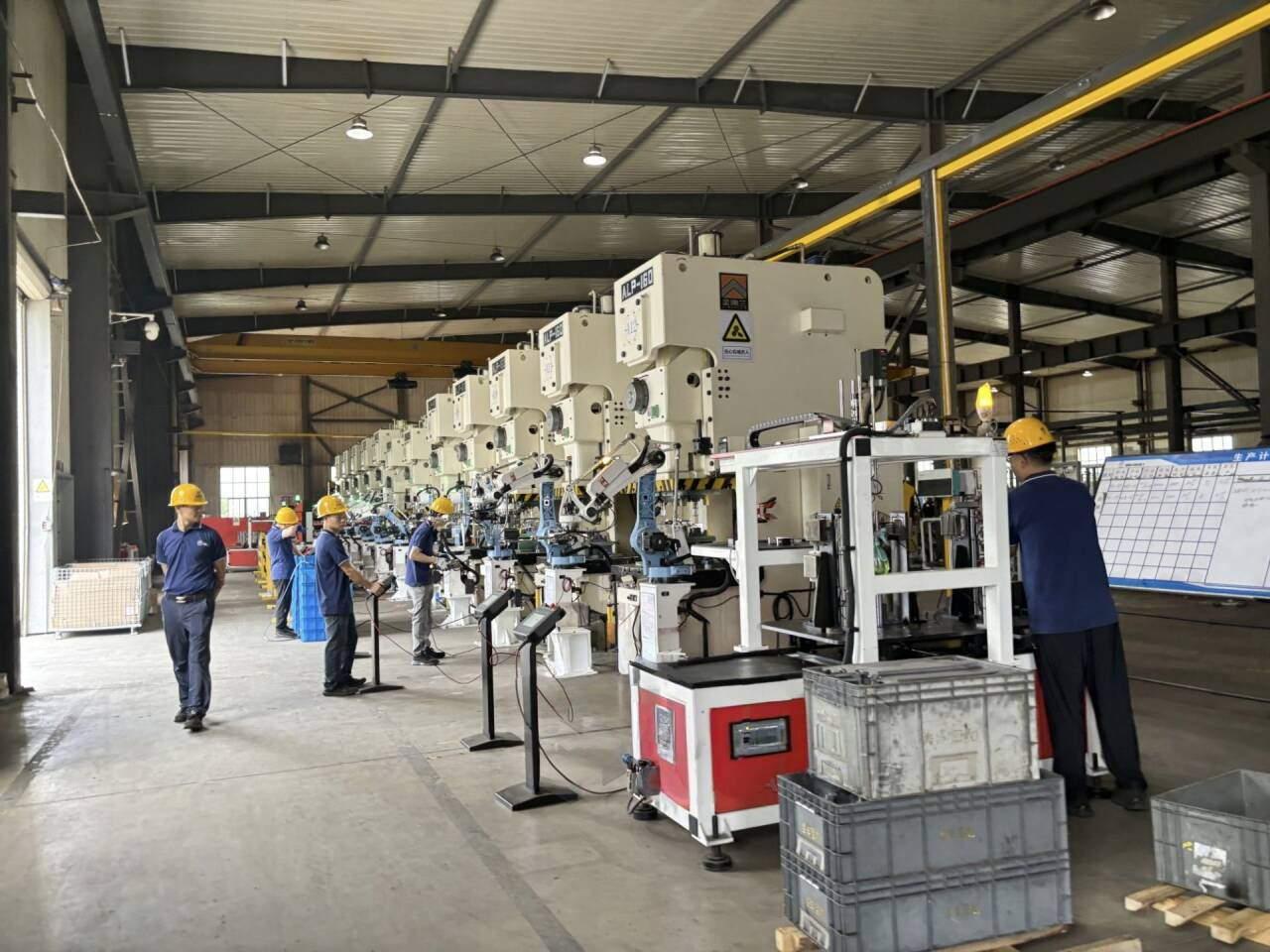

お客様のケース
