販売のための水平Vグルービングマシン、水平V切断サプライヤー/工場

水平Vグルービングマシンの詳細

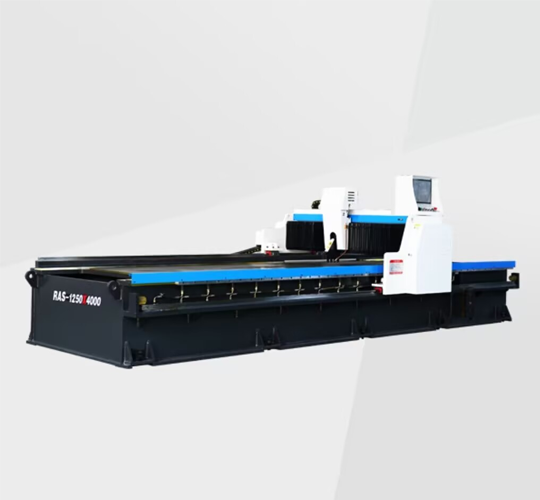

Horizontal V Grooving Machine

それは信頼できる高品質の部品から構築され、あらゆるV溝のマシンサイズに合わせて調整されています。水平V溝加工機はそのクラスで最高であり、調整可能な長さとせん断厚さを備えたさまざまなタイプとパワーがあります。

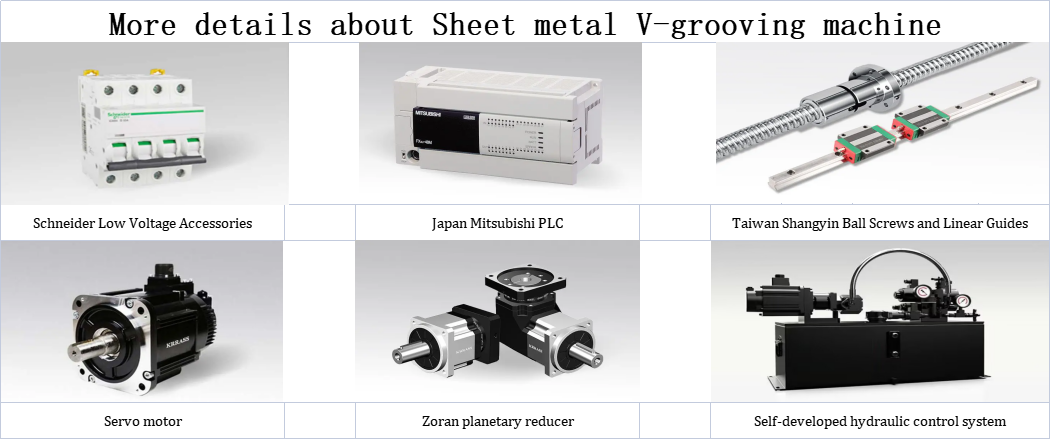

標準装備

台湾のCNCコントローラ: Huazhong科学技術大学
サーボモーター: 日本のパナソニック
台湾を拠点とするHINWINは、高精度のボールねじを製造しています。
台湾のHINWIN高精度リニアガイド
ピニオンドライブとラック: YYC、台湾
日本のNSKコンタクトボールベアリング
スロットカッター: 韓国メーカーKORLOY
電気部品: 台湾ベースのAT&T
空気圧シリンダー: 台湾のAT&T
電源コード: ドイツのIGUS

Standard Equipment

設定

Configuration

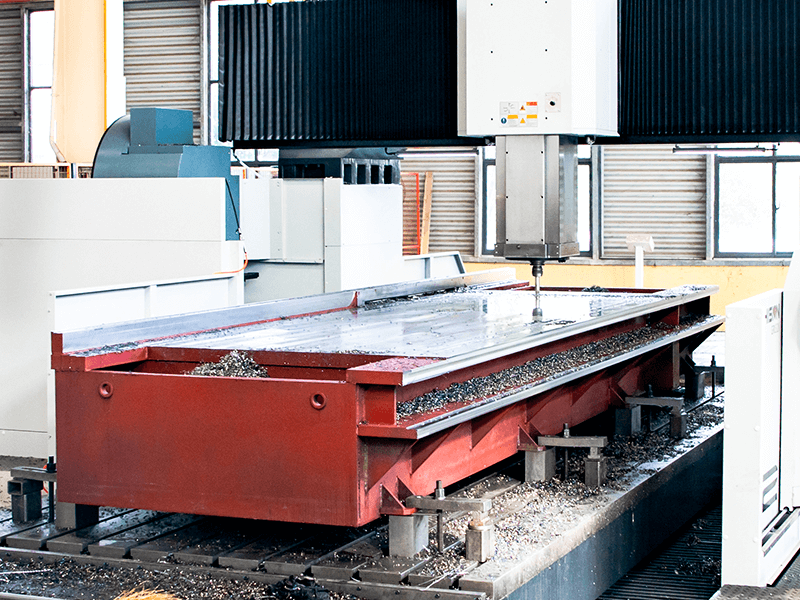

安定した、正確で静かな
ベッドとクロスビームはフレーム構造で構成されているため、工作機械の全体的な剛性は堅牢で頑丈、長持ちします。テーブルは60mm低合金高強度構造鋼で作られ、フレームはQ345鋼板で作られています。

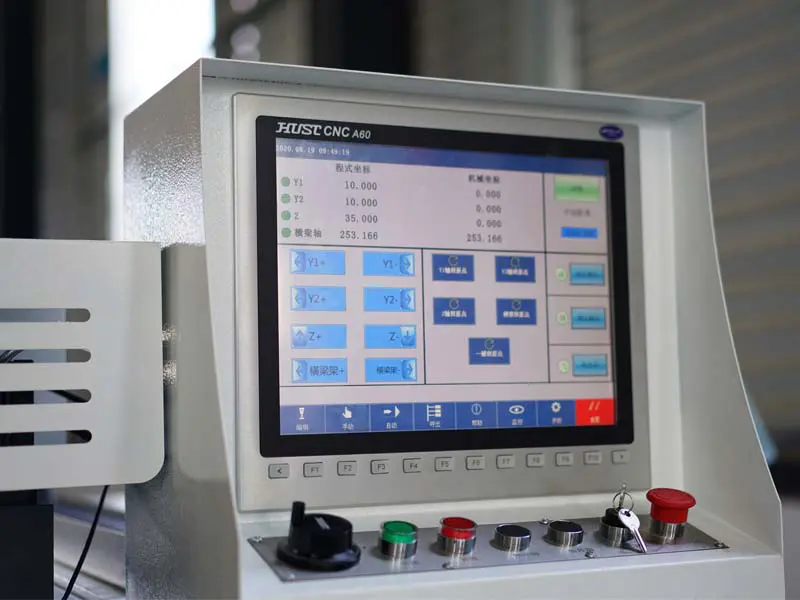

Huazhong University of Science and Technology CNC system

Huazhong科学技術大学CNCシステム
Huazhong科学技術大学のCNCシステムA60C制御
CNCのタッチ画面の表示、15インチ
加速と減速の応答時間: 0.5US
フォールバック機能の使用
PLC割り込み機能: スキャンの期間は
10ミリ秒に設定
衝突の回避

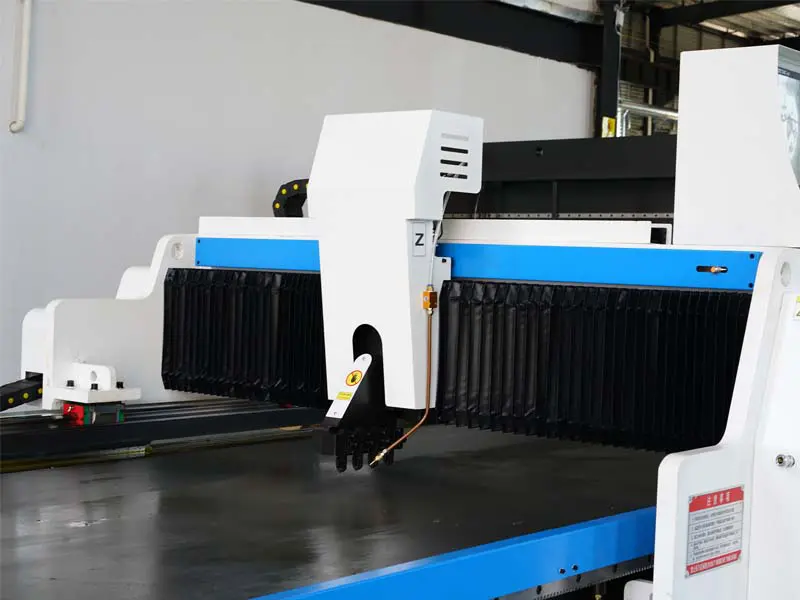

Alloy blade

合金の刃
各ブレードは、4つの溝ナイフを使用することで、加工中に均一に溝を作ることができます。

スチール合金はブレードを作るために使用されます。

より完全に粒子を取り除くために吹く二重ノズルを使用します。

水平Vチャネルマシンの技術的なパラメータ

いいえ	コンテンツ	単位	パラメーター
1	タイプ	Mm	RAS-1250x3200	RAS-1250x4000	RAS-1500x3200	RAS-1500x4000
2	プロセスプレートの厚さ	Mm	0.5-6.0	0.5-6.0	0.5-6.0	0.5-6.0
3	プロセスプレートの長さx幅	Mm	1250x3200	1250x4000	1500x3200	1500x4000
4	最低マージン	Mm	8	8	8	8
5	最大深度	Mm	0.8	0.8	0.8	0.8
6	最大溝付き深さ	Mm	2.5	2.5	2.5	2.5
7	カットピン速度/可変速度	M/分	0-90	0-90	0-90	0-90
8	ワークテーブル調整		自己計画関数自己計画関数	自己計画関数	自己計画関数
9	X軸最小セットユニット	Mm	0.01	0.01	0.01	0.01
10	X軸のポジショニング精度	Mm	± 0.05	± 0.05	± 0.05	± 0.05
11	Y軸最小セットユニット	Mm	0.01	0.01	0.01	0.01
12	Y軸ポジショニング精度	Mm	± 0.05	± 0.05	± 0.05	± 0.05
13	Z軸最小セットユニット	Mm	0.01	0.01	0.01	0.01
14	Z軸ポジショニング精度	Mm	± 0.03	± 0.03	± 0.03	± 0.03
15	X1-X2Axisモーター力	Kw	1-1 (合計2KW)	1-1 (合計2KW)	1-1 (合計2KW)	1-1 (合計2KW)
16	Y軸モーターパワー	Kw	5.5	5.5	5.5	5.5
17	Z Axisモーターパワー	Kw	1	1	1	1
18	ワークテーブルのレベル	Mm	± 0.03	± 0.03	± 0.03	± 0.03
19	摂食モード		板金モーションレス、ツールホルダーの動き	板金モーションレス、ツールホルダーの動き	板金モーションレス、ツールホルダーの動き	板金モーションレス、ツールホルダーの動き
20	ワークテーブルの簡単な交換		交換なし	交換なし	交換なし	交換なし
21	マシン全体のクエンチング		はい	はい	はい	はい
22	油圧システム		1.5KW/8L/10Mpa	1.5KW/8L/10Mpa	1.5KW/8L/10Mpa	1.5KW/8L/10Mpa
23	インストールされているナイフの数		4合金ナイフ	4合金ナイフ	4合金ナイフ	4合金ナイフ
24	アウトラインサイズ	Mm	520025001800	600025001800	520027501800	600027501800
25	テーブルの並列処理	Mm/M	± 0.02	± 0.02	± 0.02	± 0.02
26	重量	Kg	8000	8500	9500	10000

板金Vグルーバーのスロットケース

Slotting Case of Sheet Metal V Groover
