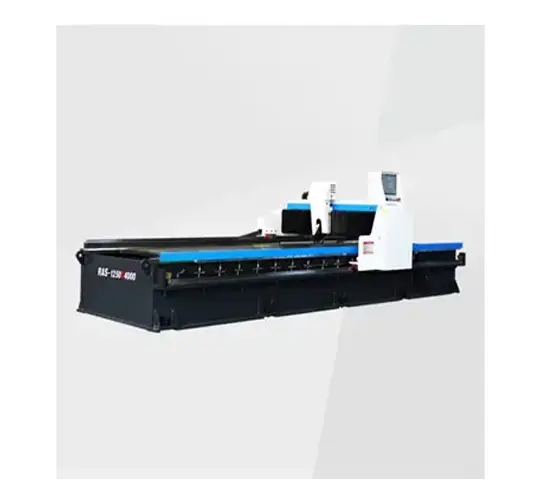

板金やその他の材料の表面にV字型の溝を作るために特別に作られた装置は、垂直Vグルービングマシンと呼ばれます。 材料を曲げたり、接合したり、組み立てたりするときは、制御された曲がりを生成したり、折り畳みを簡単にしたり、材料の強度と外観を向上させたりするために、V溝技術が頻繁に使用されます。

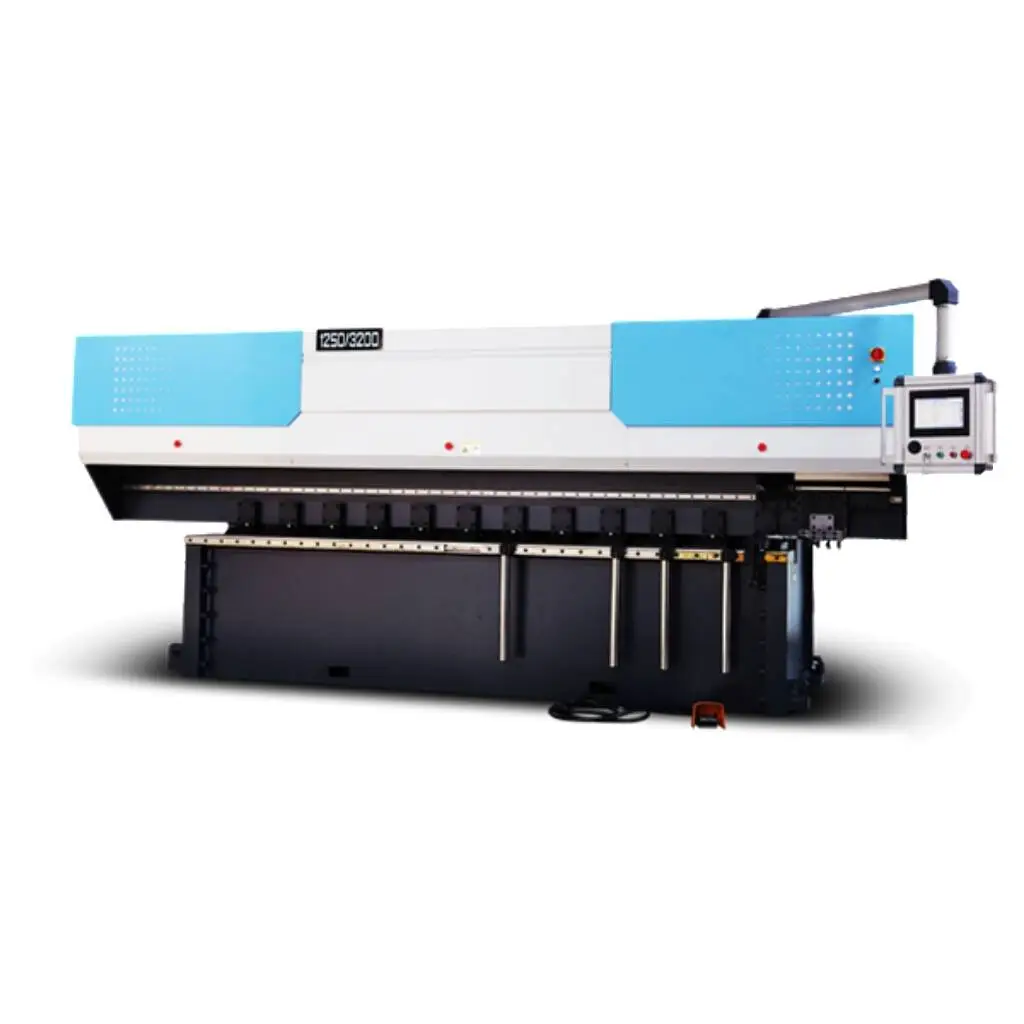

材料は通常、垂直Vグルービングマシン内で垂直に配置され、切削工具は所定の角度、通常は30 ° 、45 ° 、または60 ° で溝を形成するように移動します。しかし、用途に基づいて他の角度を用いてもよい。
それは信頼できる高品質の部品から構築され、あらゆるV溝のマシンサイズに合わせて調整されています。 水平V溝加工機はそのクラスで最高であり、調整可能な長さとせん断厚さを備えたさまざまなタイプとパワーがあります。
台湾のCNCコントローラ: Huazhong科学技術大学
サーボモーター: 日本のパナソニック
台湾を拠点とするHINWINは、高精度のボールねじを製造しています。
台湾のHINWIN高精度リニアガイド
ピニオンドライブとラック: YYC、台湾
日本のNSKコンタクトボールベアリング
スロットカッター: 韓国メーカーKORLOY
電気部品: 台湾ベースのAT&T
空気圧シリンダー: 台湾のAT&T
電源コード: ドイツのIGUS

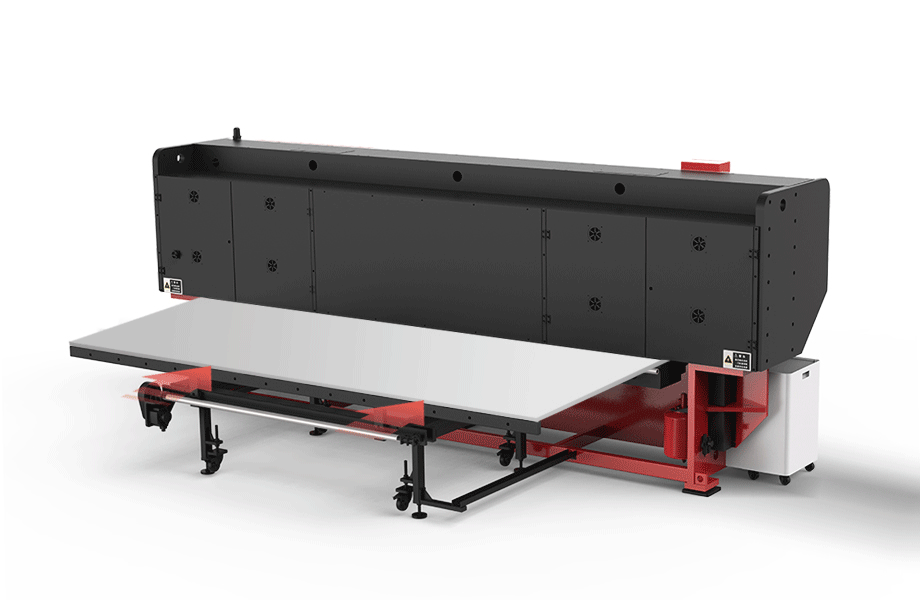

安定した、正確で静かな

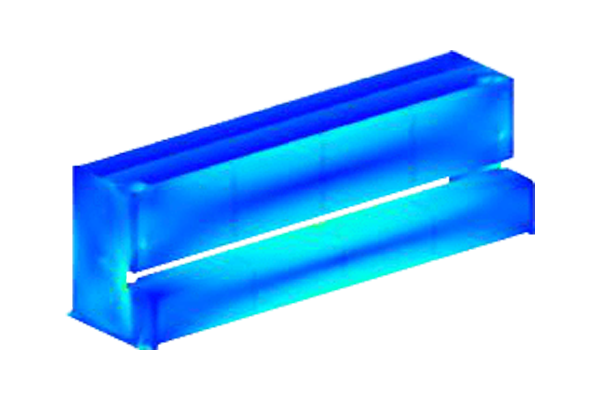

ベッドとクロスビームはフレーム構造で構成されているため、工作機械の全体的な剛性は堅牢で頑丈、長持ちします。テーブルは60mm低合金高強度構造鋼で作られ、フレームはQ345鋼板で作られています。

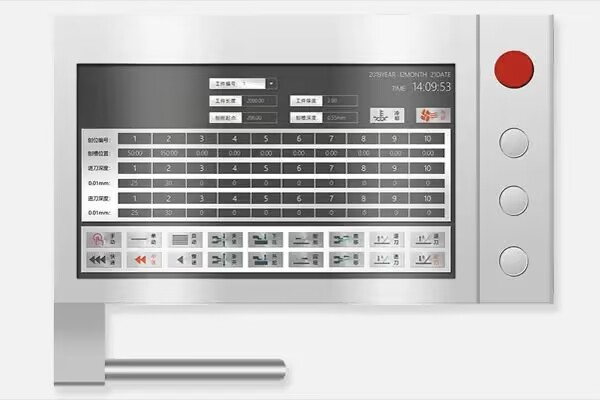

Huazhong科学技術大学CNCシステム
Huazhong科学技術大学のCNCシステムA60C制御
CNCのタッチ画面の表示、15インチ
加速と減速の応答時間: 0.5US
フォールバック機能の使用
PLC割り込み機能: スキャンの期間は
10ミリ秒に設定
衝突の回避
合金の刃
各ブレードは、4つの溝ナイフを使用することで、加工中に均一に溝を作ることができます。
スチール合金はブレードを作るために使用されます。
より完全に粒子を取り除くために吹く二重ノズルを使用します。
| いいえ | コンテンツ | 単位 | パラメーター | |||
| 1 | タイプ | Mm | RAS-1250x3200 | RAS-1250x4000 | RAS-1500x3200 | RAS-1500x4000 |
| 2 | プロセスプレートの厚さ | Mm | 0.5-6.0 | 0.5-6.0 | 0.5-6.0 | 0.5-6.0 |
| 3 | プロセスプレートの長さx幅 | Mm | 1250x3200 | 1250x4000 | 1500x3200 | 1500x4000 |
| 4 | 最低マージン | Mm | 8 | 8 | 8 | 8 |
| 5 | 最大深度 | Mm | 0.8 | 0.8 | 0.8 | 0.8 |
| 6 | 最大溝付き深さ | Mm | 2.5 | 2.5 | 2.5 | 2.5 |
| 7 | カットピン速度/可変速度 | M/分 | 0-90 | 0-90 | 0-90 | 0-90 |
| 8 | ワークテーブル調整 | 自己計画関数 | 自己計画関数イオン | 自己計画関数 | 自己計画関数 | |
| 9 | X軸最小セットユニット | Mm | 0.01 | 0.01 | 0.01 | 0.01 |
| 10 | X軸のポジショニング精度 | Mm | ± 0.05 | ± 0.05 | ± 0.05 | ± 0.05 |
| 11 | Y軸最小セットユニット | Mm | 0.01 | 0.01 | 0.01 | 0.01 |
| 12 | Y軸ポジショニング精度 | Mm | ± 0.05 | ± 0.05 | ± 0.05 | ± 0.05 |
| 13 | Z軸最小セットユニット | Mm | 0.01 | 0.01 | 0.01 | 0.01 |
| 14 | Z軸ポジショニング精度 | Mm | ± 0.03 | ± 0.03 | ± 0.03 | ± 0.03 |
| 15 | X1-X2Axisモーター力 | Kw | 1-1 (合計2KW) | 1-1 (合計2KW) | 1-1 (合計2KW) | 1-1 (合計2KW) |
| 16 | Y軸モーターパワー | Kw | 5.5 | 5.5 | 5.5 | 5.5 |
| 17 | Z Axisモーターパワー | Kw | 1 | 1 | 1 | 1 |
| 18 | ワークテーブルのレベル | Mm | ± 0.03 | ± 0.03 | ± 0.03 | ± 0.03 |
| 19 | 摂食モード | 板金モーションレス、ツールホルダーの動き | 板金モーションレス、ツールホルダーの動き | 板金モーションレス、ツールホルダーの動き | 板金モーションレス、ツールホルダーの動き | |
| 20 | ワークテーブルの簡単な交換 | 交換なし | 交換なし | 交換なし | 交換なし | |
| 21 | マシン全体のクエンチング | はい | はい | はい | はい | |
| 22 | 油圧システム | 1.5KW/8L/10Mpa | 1.5KW/8L/10Mpa | 1.5KW/8L/10Mpa | 1.5KW/8L/10Mpa | |
| 23 | インストールされているナイフの数 | 4合金ナイフ | 4合金ナイフ | 4合金ナイフ | 4合金ナイフ | |
| 24 | アウトラインサイズ | Mm | 5200*2500*1800 | 6000*2500*1800 | 5200*2750*1800 | 6000*2750*1800 |
| 25 | テーブルの並列処理 | Mm/M | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 |
| 26 | 重量 | Kg | 8000 | 8500 | 9500 | 10000 |
