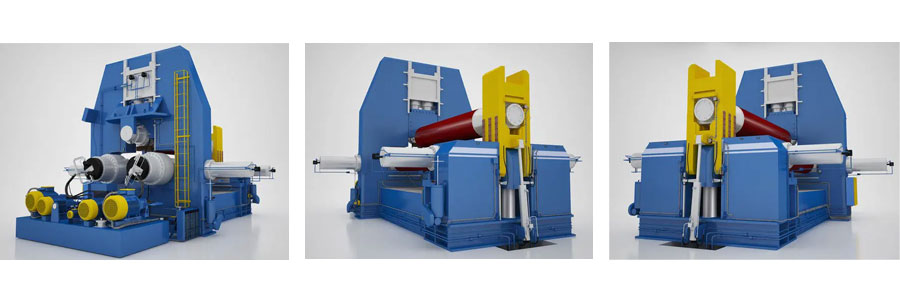

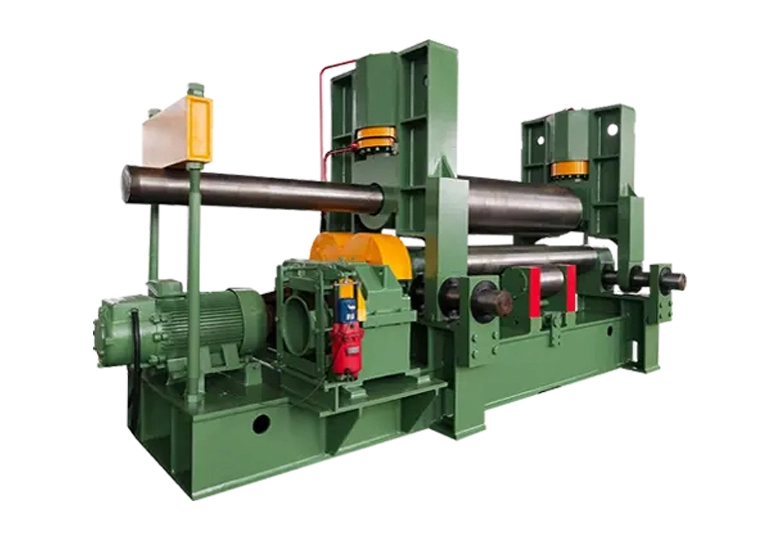

W11S 3-ローラー可変ジオメトリ

プレート圧延機で曲げのしやすさを体験

当社の最先端のプレート圧延機は、より少ないエネルギーを利用し、操作が簡単です。 鋼板を曲げるときは、すべてがシンプルで心配がないことを確認してください。 生産インフラストラクチャは、設備投資の削減、エッジ曲げ精度の向上、長期的かつ効率的なパフォーマンスなど、さまざまな方法でKRRASSのリニアガイドマシンの恩恵を受けることができます。継続的な運用および保守費用を削減します。

可変ジオメトリデザインの利点

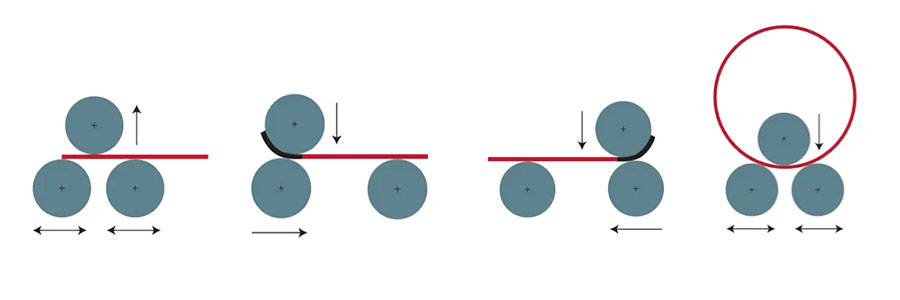

シート曲げ/圧延プロセス

LANGYEの可変ジオメトリマシンは、より高価な3ローラープレート圧延機と同等に機能するため、中型から大型のプレート圧延機に最適です。

下部ローラーは変更可能な曲げスパンを有するので、圧延能力は非常に大きい。 リニアおよびスイングガイドシステムを備えたマシンのローリングパワーは、同じトップロール直径を備えたマシンのローリングパワーよりも15〜25% 大きくなる可能性があります。


このデザインのユニークな配置により、プレート曲げロールは、統合されたプラネタリーギアボックスと油圧モーターによって回転され、油圧シリンダーによって独立して移動されます (トップロールは垂直に移動します、下のロールが水平に動く間)。 これは、底部ローラーと曲げ点との間の理想的な中心距離を可能にすることによって大きな利点を提供する。

薄板のロールスパンを大幅に短縮できるため、トラクションが向上し、ドライブスリップやスプリングバックが防止されます。

厚いプレートの曲げスパンは大幅に拡大することができ、プレートの変形および曲げ応力を低下させる。

優れたエッジ曲げを得るために、底部ロールを非対称に配置し、互いに独立して操作することもできる。

費用を削減する基本的な動力のないコンベヤーを使用してプレートに供給する機能は、水平に移動するボトムローラーのもう1つの重要な利点です。

産業インフラストラクチャは、ローリング容量の大幅な増加、資本コストの削減、継続的な運用費用の削減など、さまざまな方法で可変ジオメトリマシンから利益を得ることができます。 大きな板厚 (80mm以上) を必要とする用途では、最も魅力的な投資です。

LANGYEプレートローリングマシンの利点

大規模インフラ
16,000平方メートルの生産プラントは、中国のエンジニアリングセンターである南京の原材料、輸送、熟練労働者、電力、その他のインフラストラクチャにすばやくアクセスできるように理想的な場所にあります。 40年以上の卓越性
継続的な製品開発は、当社の優れた製造の基盤です。 私たちは40年以上にわたり、デザイン、製造品質、パフォーマンス、そしてお金の価値で業界をリードしてきました。 私たちのデザインはすべて内部で作成され、完全な支援を提供します。 使用中の2500以上のマシン
中国および海外で、私達は2500以上の装置を作り出し、サービスに入れました。 私たちは、現在も使用されている最初のマシンを引き続きサポートしています。 400以上の再発クライアント

400人以上のクライアントが幸せで献身的です。 彼らは、私たちの機器の並外れた性能に加えて、私たちが生産するすべてのマシンのオンデマンドサービスと豊富なスペアパーツ在庫を崇拝しています。 あなたは優れた治療を受けるという知識で安心できます。

技術的なParaments

* すべての寸法はミリメートルです。

* すべての容量は260 MPAです。

アプリケーションとフィードの要件に応じて、固定速度と可変速度の両方のマシンを提供します。

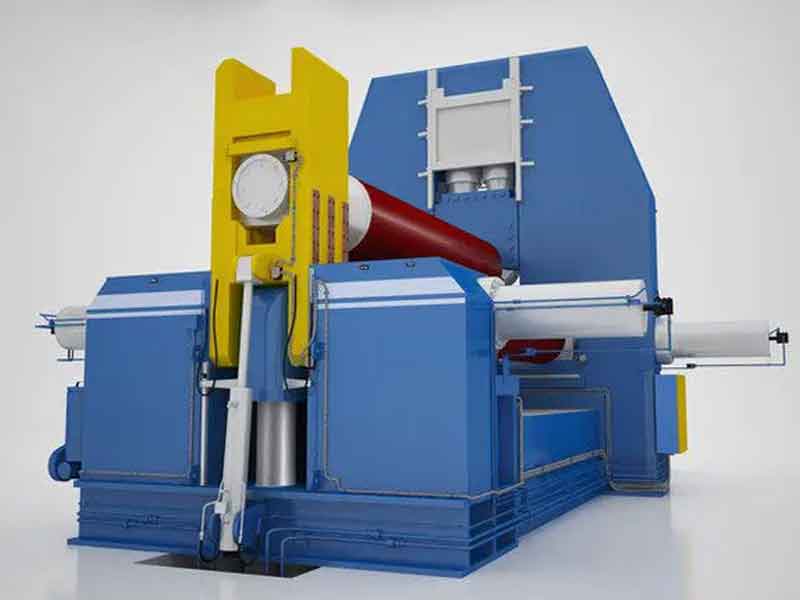

ビルドの品質とメリット

1.耐久性のあるスチール構造
LANGYEのプレート曲げ装置の頑丈な鋼構造は、頑丈な板金に由来します。 インターロックと補強リブを備えた頑丈なボックス型のシャーシがこれらのフレームを接続します。 すべての軸と精密面の平行性、および機械の寿命と本質的な精密品質を可能にするために、ローラーガイドは単一の固定基準点で製造されています。

2.プレート曲げ机械のためのローラー
私たちの板金曲げ装置の最も重要な部分はローラーです。 LANGYEは、機械鍛造カーボンに高精度CNC旋盤を採用しています正しい直径のteelローラー。 私たちのローラーは、特別なスプライン設計によってプラネタリギアシステムに効率的に接続されています。 他のメーカーが提供する溶接接続と比較して、この設計はローラーの故障スポットの数を減らします。

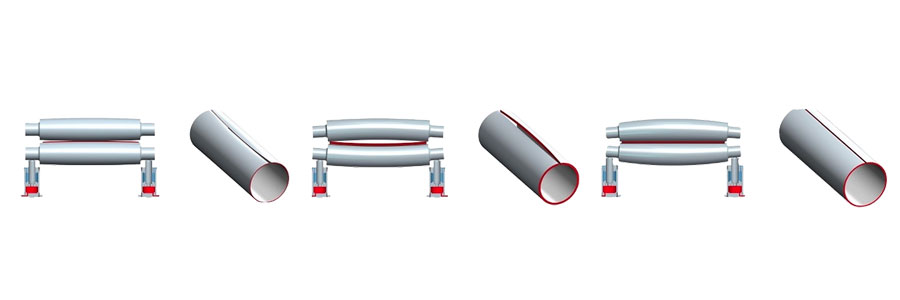

プレートローリングマシンクラウン

曲げ中のロールのたわみを補うために、私たちのロールは戴冠しています。 さまざまな素材と厚さでカスタムプロインロールを購入することができます。

板金曲げ機械用油圧ギアシステム

コイル状のワークピースが最大厚さよりも薄い場合、4ロール板金曲げ機は、油圧メカニズムのおかげで全容量未満で機能する可能性があり、さらなる省エネが保証されます。

私たちのマシンは、非常に効率的なLANGYE Planetary Drive SystemTMを使用しています。これは、大量のトランスミッションシステムに伴うエネルギー損失を取り除きながら、ギアとピニオンステージの数を増やすことで速度を低下させます。

運用上のメリット

事前曲げ、または事前クランプ
オペレーターの好みとスキルのレベルに応じて、シェルローリングの前または後にエッジ曲げを行うことができます。 薄いプレートを同時にロールしてエッジを曲げることが可能です。

簡単なコーン曲げ

W12シリーズでは、コーン曲げは簡単なプロセスです。 コーン曲げ形状を得るには、ボトムローラーを傾けなければならない。 特定のモデルでは、電子マイクロプロセッサがこれの制御と監視を担当しています。

さらに、当社の制御システムは、曲げた後、コーンが簡単かつ正確に並列構成に戻ることを確実にし、再現可能なタスクの精度を可能にします。

板金曲げ機の追加機能

優れたデザインと生産の卓越性に加えて、お客様のご要望に応じて、次の追加機能とアクセサリーをご利用いただけます。

1.ケース硬化したローラー
追加の弾力性と耐久性は、42から55 HRCの範囲の表面硬度を持つ誘導硬化ロールによって提供されます。

2.風車タワーのための完全な製造パッケージ
硬化ロール、傾斜コンベア、センターとサイドシェルのサポート、PLC/CNC機能で構成されています。

3.センターとサイドシェルのサポート
Center and Side Shellは、業務の合理化、運営費の削減、生産性の向上と同時に、労働者の安全性の向上をサポートします。

4.クロームでメッキされたハードローラー
乳製品および製薬業界は、特定の目的のために硬質クロムメッキローラーを採用しています。

5.チルト付きテーブル
特定の角度で供給されるシートは、チルトテーブルによって支持される。 特に長いシートに役立ちます。

6.ベルトコンベア
動力付きコンベヤーベルトがシートの供給を簡単にするため、シートが長い場合、マシンのパフォーマンスと寿命が向上します。

7.PLCsのための制御
PLCコントローラーは、機械の寿命を延ばし、出力を最大化するために予防保守が必要な時期を認識しながら、正確さと利便性を提供します。
