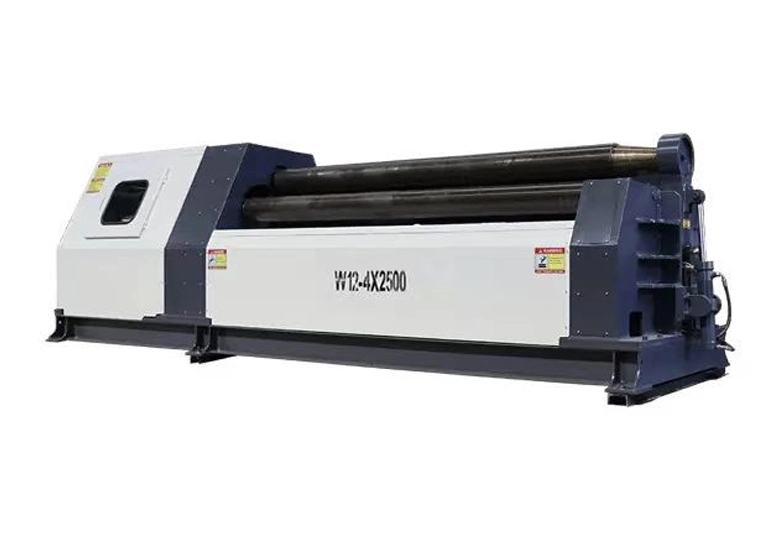

W12 4ロール板金プレートB

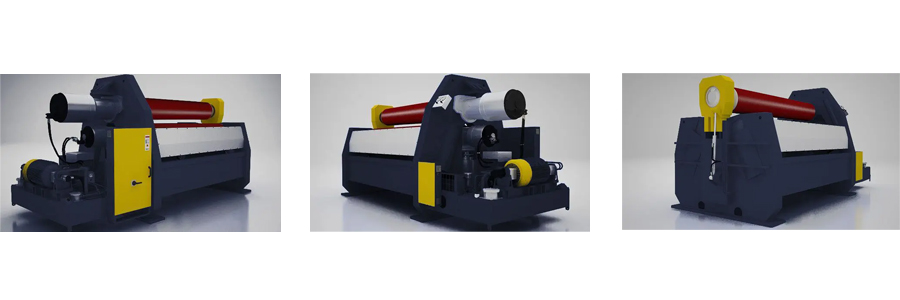

使いやすい曲げ機能を体験

当社の最先端の4ローラー板金曲げ機は、エネルギー消費量が少なく、操作が簡単です。 鋼板を曲げるときは、すべてがシンプルで心配がないことを確認してください。 生産インフラストラクチャは、設備投資の削減、エッジ曲げ精度の向上、長期的かつ効率的なパフォーマンスなど、さまざまな方法でLANGYEのリニアガイドマシンの恩恵を受けることができます。継続的な運用および保守費用を削減します。

4ローラーBesignの利点

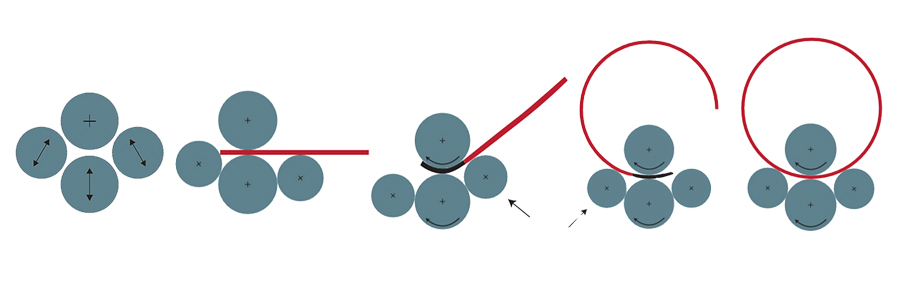

4ローラーデザインのローラーモーション

サイドローラー用の4つのローラーとリニアガイドは、これらのシート曲げ機の特徴です。
シェルを構築するには、サイドローラーがリニアガイドに沿って移動し、下部ローラーが垂直に移動し、上部ローラーが固定されたままになります。
油圧モーター付きの惑星ギアは、上部と下部のローラーを駆動します。
ドライブの滑りを防ぐために、薄いシートには間隔が狭いローラーが必要です。
この種のアクションでは、トップローラーの真下のボトムローラーの位置が優れたグリップを保証します。
4ローラー機械は、低厚シェルの生産性が高いため、大規模なパイプおよびシェルの製造に望ましい投資です。

楕円形のシェルやタンカーのような他の非円形の形状は、コーンに加えて作成することができます。
CNC操作は、このローラーセットアップでもサポートされています。
同じ厚さの容量およびスパンのために、投資は同じような3ローラー機械のためのより大きい20-30% である場合もあります。
LANGYEの4ローラー板金曲げ機は、卓越した多様性と性能を提供します。 彼らはまた、非常に正確で頑丈であるため、中程度から重いローリングに最適です。

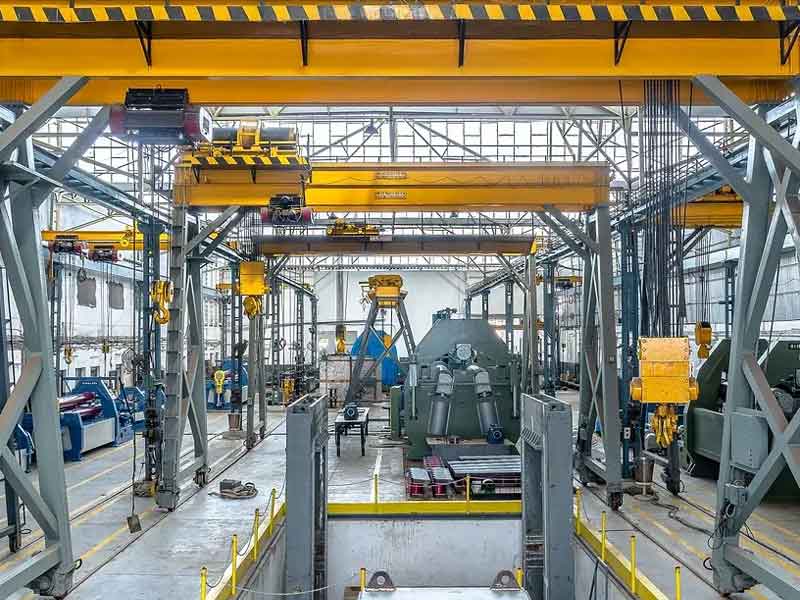

LANGYEプレートローリングマシンの利点

大規模インフラ
16,000平方メートルの生産プラントは、中国のエンジニアリングセンターである南京の原材料、輸送、熟練労働者、電力、その他のインフラストラクチャにすばやくアクセスできるように理想的な場所にあります。 40年以上の卓越性
継続的な製品開発は、当社の優れた製造の基盤です。 私たちは40年以上にわたり、デザイン、製造品質、パフォーマンス、そしてお金の価値で業界をリードしてきました。 私たちのデザインはすべて内部で作成され、完全な支援を提供します。 使用中の2500以上のマシン
中国および海外で、私達は2500以上の装置を作り出し、サービスに入れました。 私たちは、現在も使用されている最初のマシンを引き続きサポートしています。 400以上の再発クライアント

400人以上のクライアントが幸せで献身的です。 彼らは、私たちの機器の並外れた性能に加えて、私たちが生産するすべてのマシンのオンデマンドサービスと豊富なスペアパーツ在庫を崇拝しています。 あなたは優れた治療を受けるという知識で安心できます。

技術的なParaments

* すべての寸法はミリメートルです。

* すべての容量は260 MPAです。

アプリケーションとフィードの要件に応じて、固定速度と可変速度の両方のマシンを提供します。

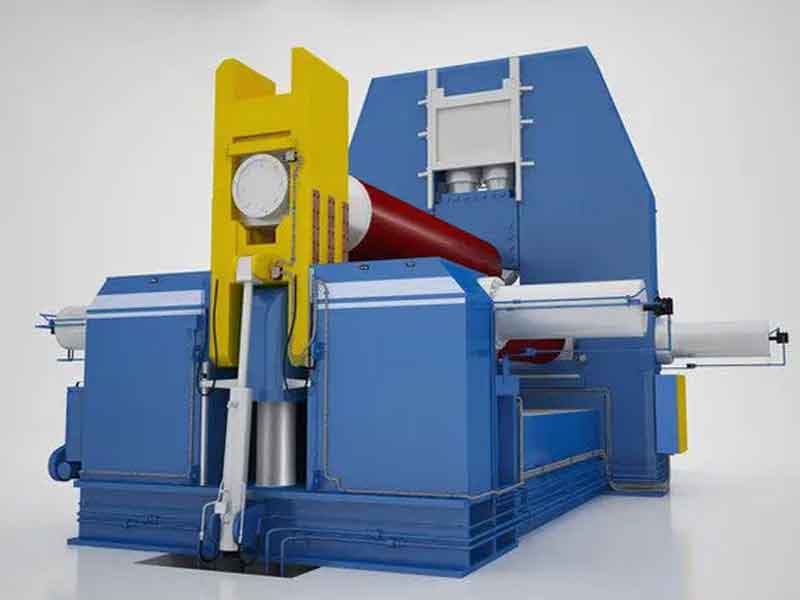

ビルドの品質とメリット

1.耐久性のあるスチール構造
頑丈な板金は、LANGYEの板金曲げ機の頑丈な鋼構造を作成するために使用されます。 インターロックと補強リブを備えた頑丈なボックス型のシャーシがこれらのフレームを接続します。 すべての軸と精密面の平行性、および機械の寿命と本質的な精密品質を可能にするために、ローラーガイドは単一の固定基準点で製造されています。

2.板金曲げ機用ローラー
私たちの板金曲げ機の最も重要な部分はローラーです。 LANGYEは、高精度のCNC旋盤を採用して、適切な直径の鍛造炭素鋼ローラーを機械加工しています。 私たちのローラーは、特別なスプライン設計によってプラネタリギアシステムに効率的に接続されています。 他のメーカーが提供する溶接接続と比較して、この設計はローラーの故障スポットの数を減らします。

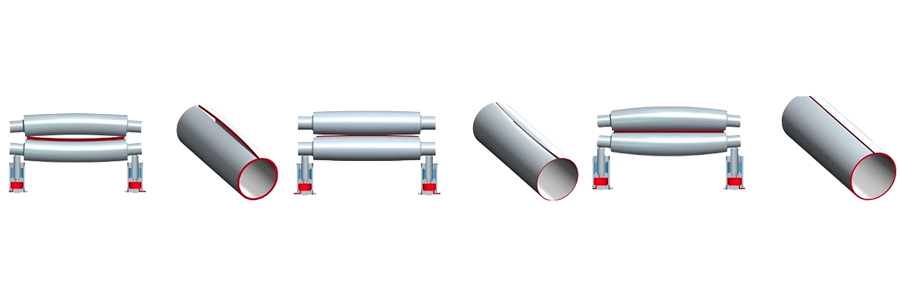

板金曲げ機のアーチ

曲げ中のロールのたわみを補うために、私たちのロールは戴冠しています。 さまざまな素材と厚さでカスタムプロインロールを購入することができます。

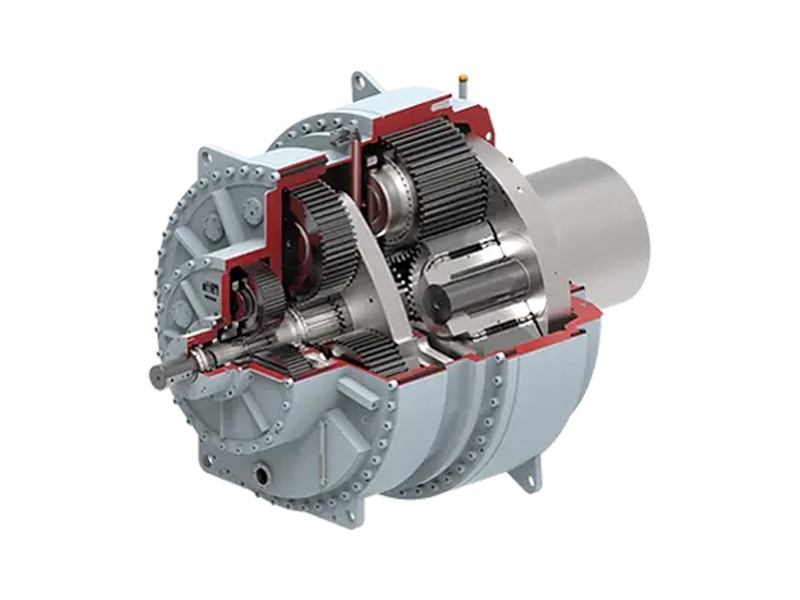

板金曲げ機械用油圧ギアシステム

コイル状のワークピースが最大厚さよりも薄い場合、4ロール板金曲げ機は、油圧メカニズムのおかげで全容量未満で機能する可能性があり、さらなる省エネが保証されます。


私たちのマシンは、非常に効率的なLANGYE Planetary Drive SystemTMを使用しています。これは、大量のトランスミッションシステムに伴うエネルギー損失を取り除きながら、ギアとピニオンステージの数を増やすことで速度を低下させます。

運用上のメリット

事前曲げ、または事前クランプ
オペレーターの好みとスキルのレベルに応じて、シェルローリングの前または後にエッジ曲げを行うことができます。 薄いプレートを同時にロールしてエッジを曲げることが可能です。

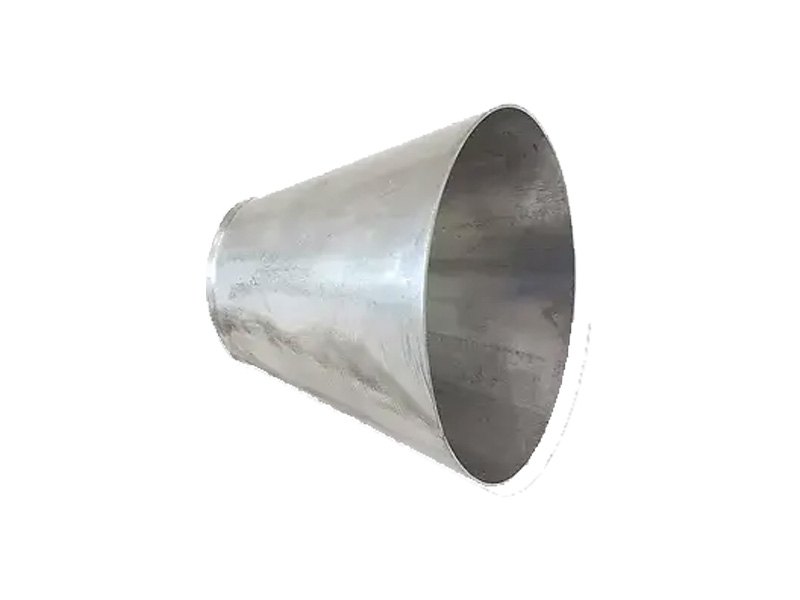

簡単なコーン曲げ

W12シリーズでは、コーン曲げは簡単なプロセスです。 コーン曲げ形状を得るには、ボトムローラーを傾けなければならない。 特定のモデルでは、電子マイクロプロセッサがこれの制御と監視を担当しています。


さらに、当社の制御システムは、曲げた後、コーンが簡単かつ正確に並列構成に戻ることを確実にし、再現可能なタスクの精度を可能にします。

板金曲げ機の追加機能

優れたデザインと生産の卓越性に加えて、お客様のご要望に応じて、次の追加機能とアクセサリーをご利用いただけます。

1.ケース硬化したローラー
追加の弾力性と耐久性は、誘導硬化roによって提供されます表面硬度が42〜55 HRCの範囲であるlls。

2.風車タワーのための完全な製造パッケージ
硬化ロール、傾斜コンベア、センターとサイドシェルのサポート、PLC/CNC機能で構成されています。

3.センターとサイドシェルのサポート
Center and Side Shellは、業務の合理化、運営費の削減、生産性の向上と同時に、労働者の安全性の向上をサポートします。

4.クロームでメッキされたハードローラー
乳製品および製薬業界は、特定の目的のために硬質クロムメッキローラーを採用しています。

5.チルト付きテーブル
特定の角度で供給されるシートは、チルトテーブルによって支持される。 特に長いシートに役立ちます。

6.ベルトコンベア
動力付きコンベヤーベルトがシートの供給を簡単にするため、シートが長い場合、マシンのパフォーマンスと寿命が向上します。

7.PLCsのための制御
PLCコントローラーは、機械の寿命を延ばし、出力を最大化するために予防保守が必要な時期を認識しながら、正確さと利便性を提供します。
