ブレーキツールを押すための究極のガイド

1.概要

プレスブレーキツールの究極のガイドは、プレスブレーキツールに焦点を当てた包括的なリソースです。 あなたが初心者であろうと経験豊富なオペレーターであろうと、このガイドはあなたがよりよく理解し、選択し、使用し、そしてプレスブレーキツールを維持するのを助けるために貴重な情報を提供します。

2.タイプのプレスブレーキツール

死ぬ

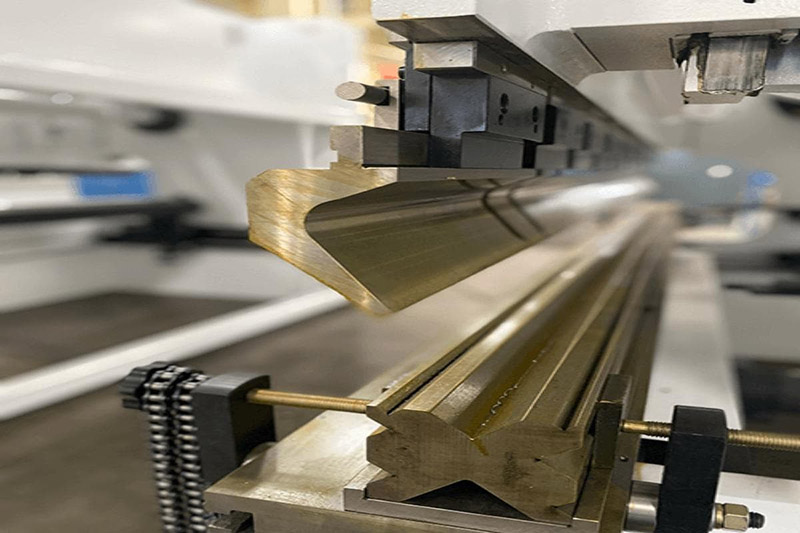

V死ぬ:

これは最も一般的なタイプのダイです。 それは文字「V」のような形をしており、材料の厚さによって開く幅が異なります。 たとえば、より狭いV-Die開口部は、より薄い金属シートに適しており、より正確な曲がりを実現できます。

U死ぬ:

下部ダイは「U」字型であり、通常、曲げに特殊な形状が必要な状況、または材料の底部に高い支持が必要な状況で使用されます。 例えば、より広いプレートを曲げるとき、U-Dieはより均一な支持を提供することができる。

パンチ:

急性角度パンチ:

鋭い角を曲げるために使用されるパンチ。 その形状と角度は、材料に90度未満の曲げを形成するように設計されています。 このパンチは適切な下部ダイと一致する必要があり、操作中は材料の破損を避けるために材料への圧力を制御するように注意する必要があります。

Gooseneckパンチ:

形状はグースネックに似ており、主に障害物や特別なスペース制限がある場合の曲げに使用されます。 例えば、従来のパンチが操作できないシート上に既にいくつかの取り付けられた部品がある場合、グースネックパンチは、これらの部品を迂回して曲げすることができる。

3.ツールの選択:

材料の厚さ:

材料の厚さは、ツールを選択する際の重要な要素です。 一般的に言えば、ツールの仕様は材料の厚さと一致する必要があります。 たとえば、厚さ3mmの鋼板の場合、厚さ3mmに適した開口幅のV-Dieとそれに合ったパンチを選択する必要があります。

曲がる角度:

90度の角度を折りたい場合は、この角度を正確に達成できるパンチとダイの組み合わせを選択する必要があります。 ダイとパンチが異なれば角度補償係数も異なり、オペレーターは実際の要件とツールの特性に応じて調整する必要があります。

材料タイプ:

金属材料のタイプもツールの選択に影響します。 たとえば、アルミニウムとスチールは異なる弾性率を持っているので、アルミニウムを曲げるときは、材料表面の亀裂を避けるために、より弾性的なツールを選択する必要があります。

4.ツールのセットアップとインストール:

アライメント:

パンチとダイの正しい整列が重要である。 インストール中に、プロの測定ツールを使用して、パンチがダイに対して垂直であることを確認します。 過度の逸脱により、曲げ品質が低下し、工具や材料が損傷することさえあります。

ギャップ調整:

上部と下部のダイの間のギャップは、材料の厚さに応じて調整する必要があります。 ギャップが大きすぎると、曲げ角度が不正確になりますが、ギャップが小さすぎると、過度の圧力によって材料が損傷する可能性があります。 通常、オペレーターが適切なギャップを設定するのに役立つ特別なギャップ調整メカニズムがあります。

5.ツールのメンテナンス:

クリーニング:

ツールを定期的に清掃して、金属チップや油汚れなどの不純物を取り除きます。 これらの不純物は、ツールの精度と耐用年数に影響を与える可能性があります。 特別な洗浄剤とツールを洗浄に使用できます。

検査:

パンチの先端、ダイのノッチを含むツールの摩耗を定期的にチェックし、など過度に摩耗したツールは、曲げの品質を確保するために時間内に交換または修理する必要があります。

潤滑:

適切な潤滑は、ツール間の摩擦を減らし、ツールの耐用年数を延ばすことができます。 適切な潤滑剤を選択し、所定のサイクルに従って潤滑します。
